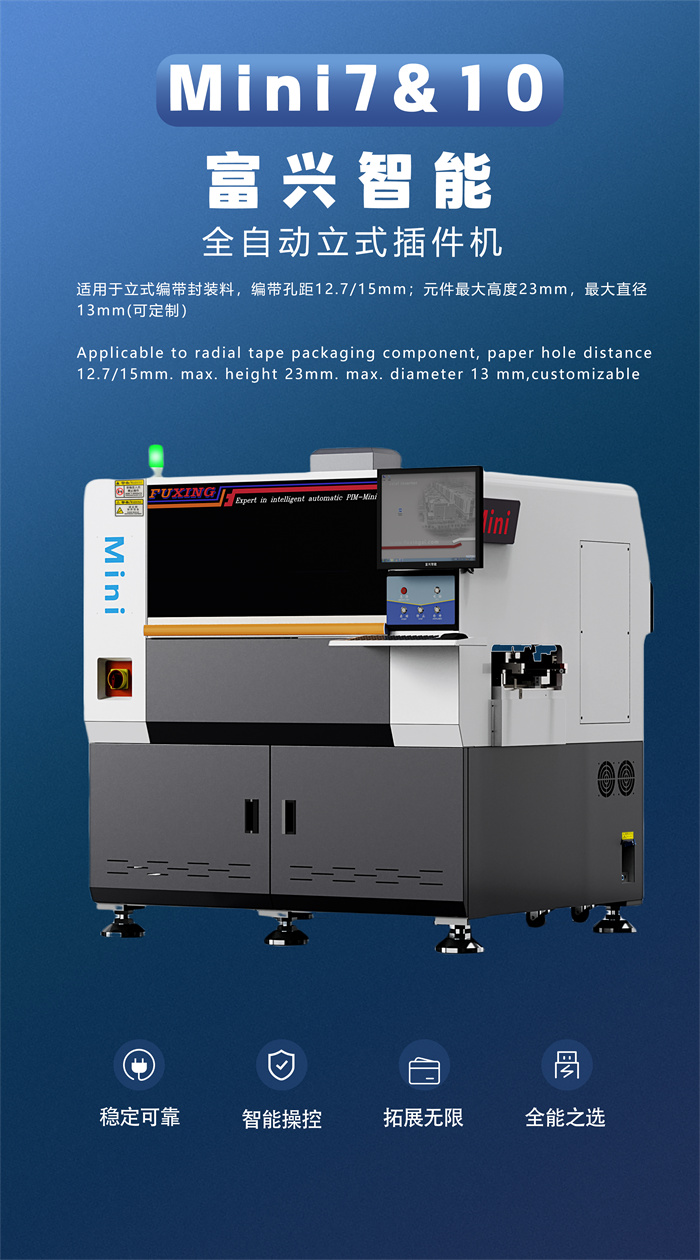

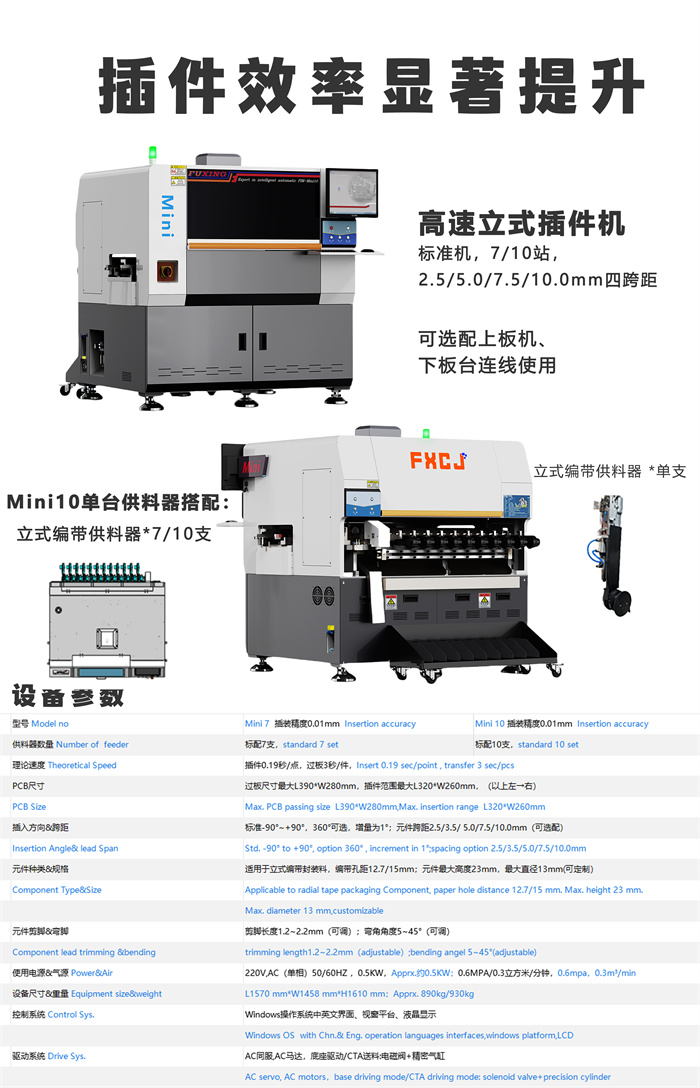

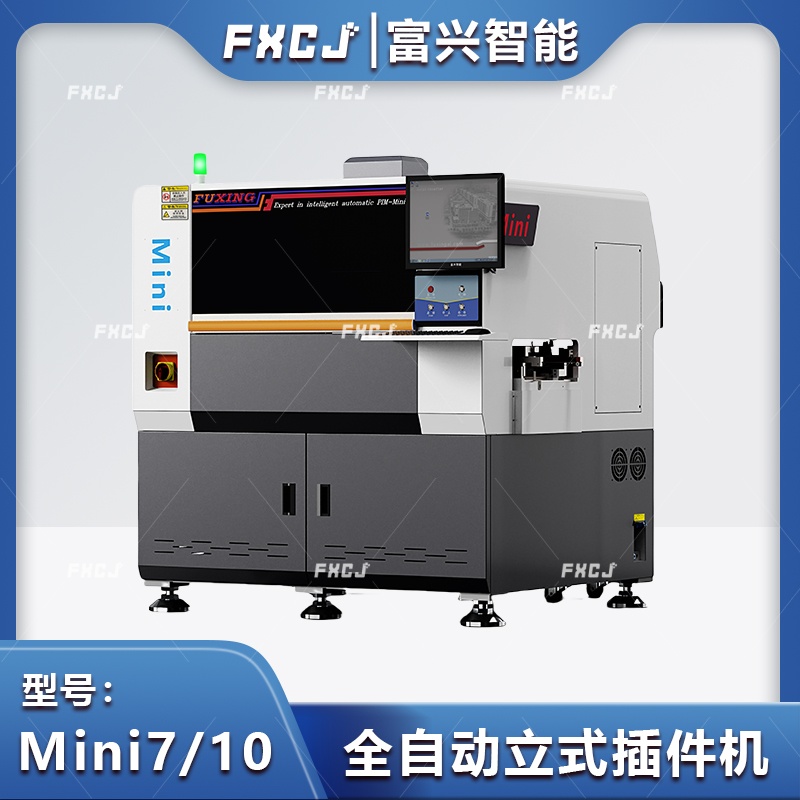

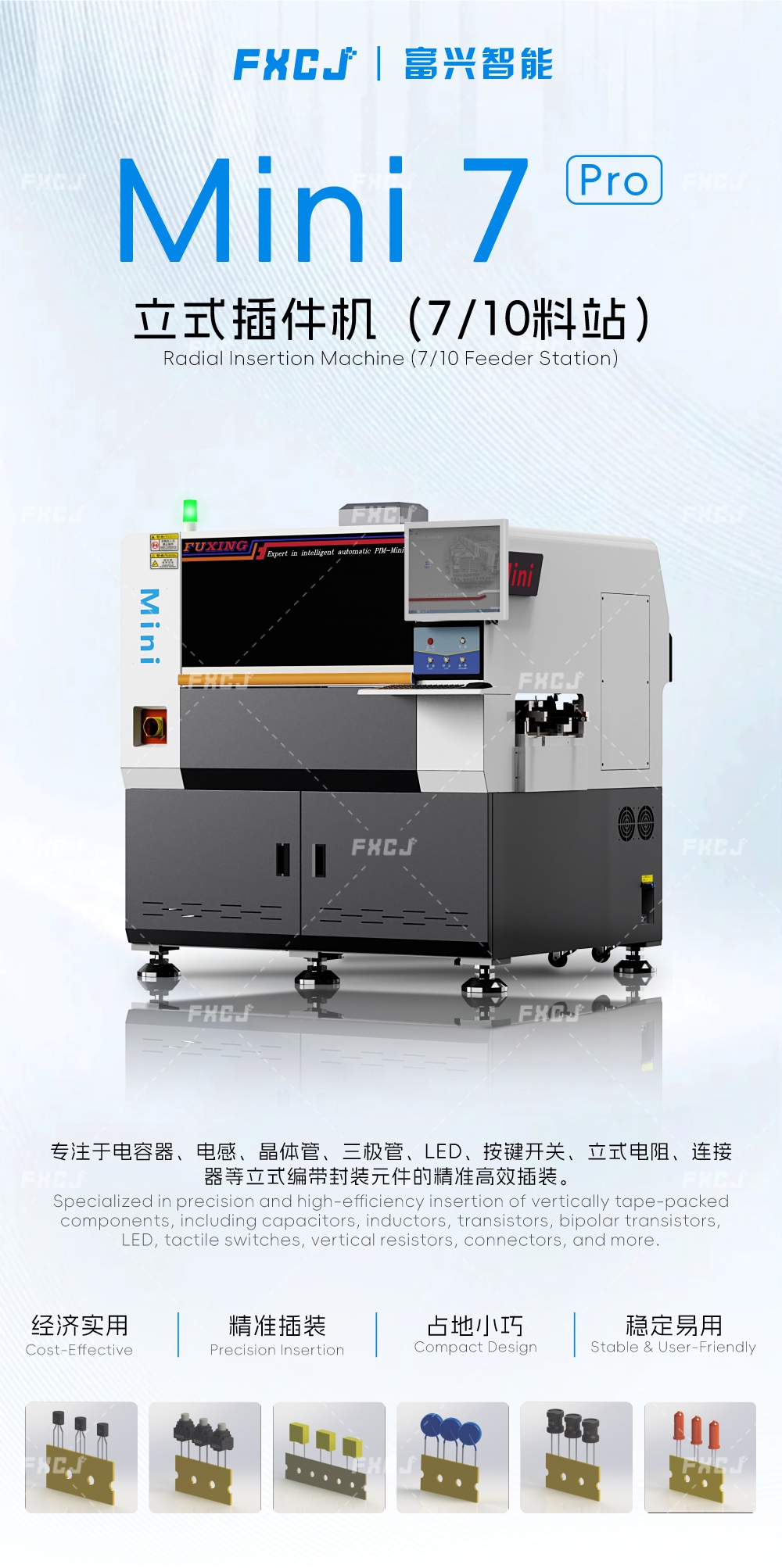

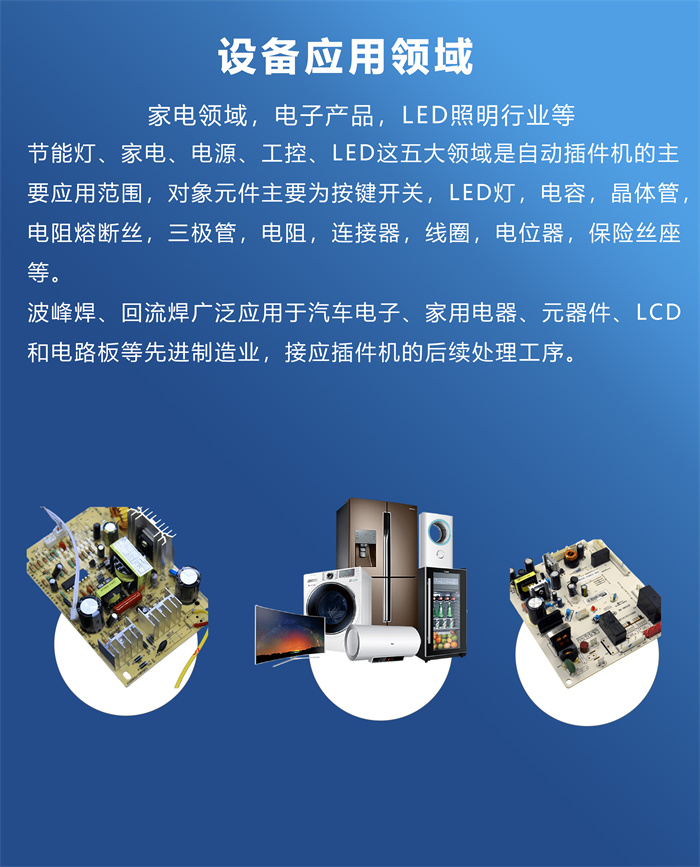

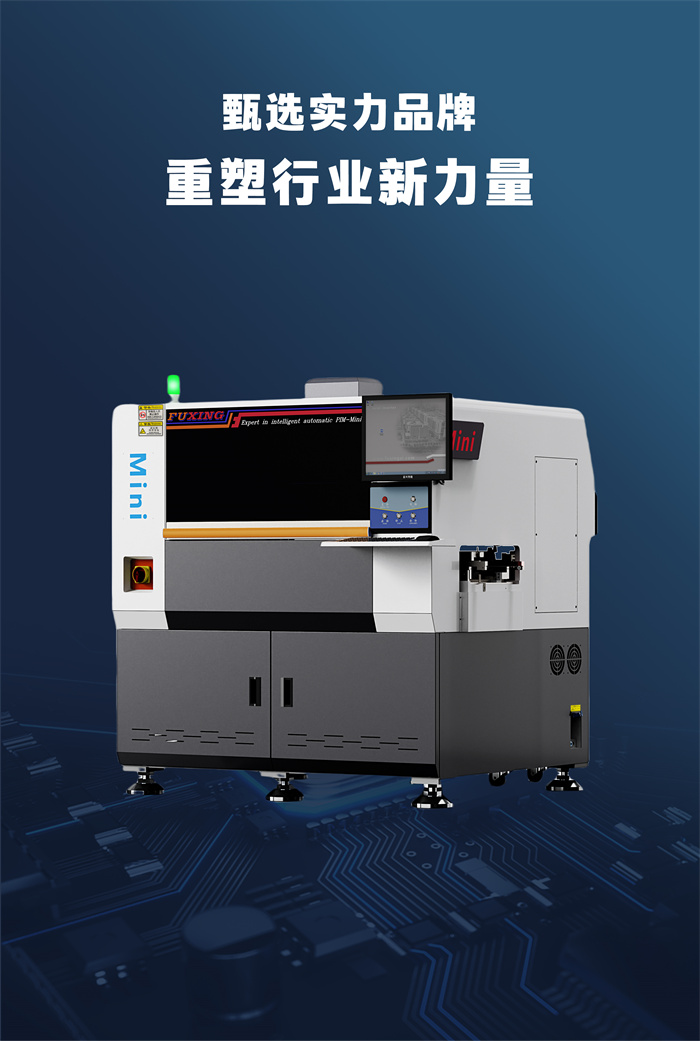

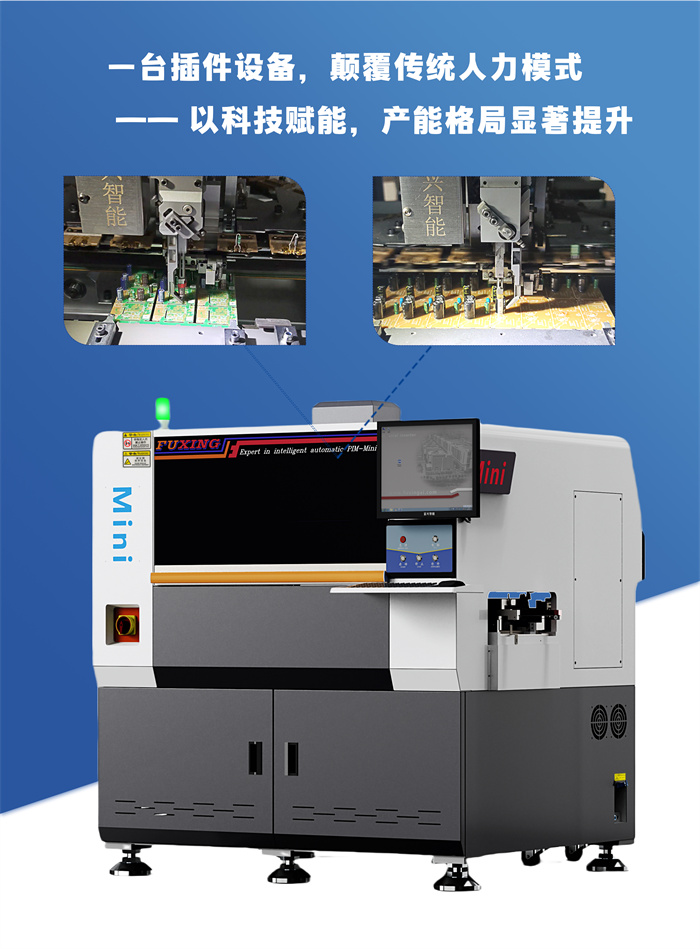

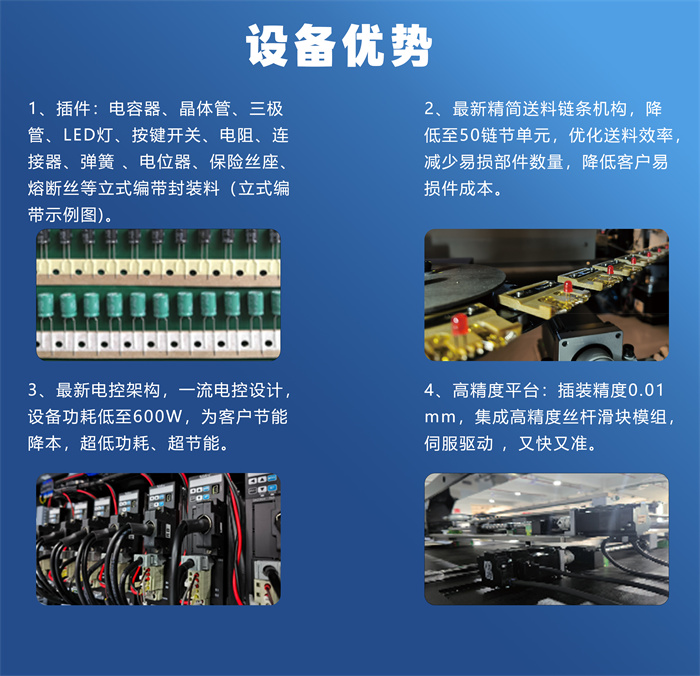

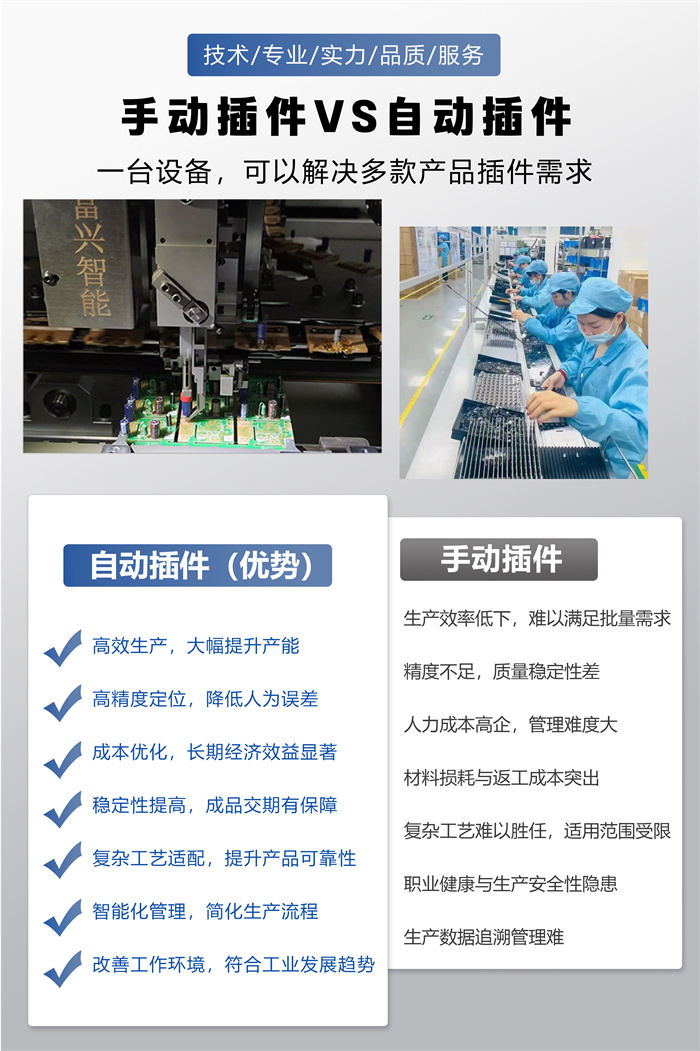

全自动立式插件机Mini7/10

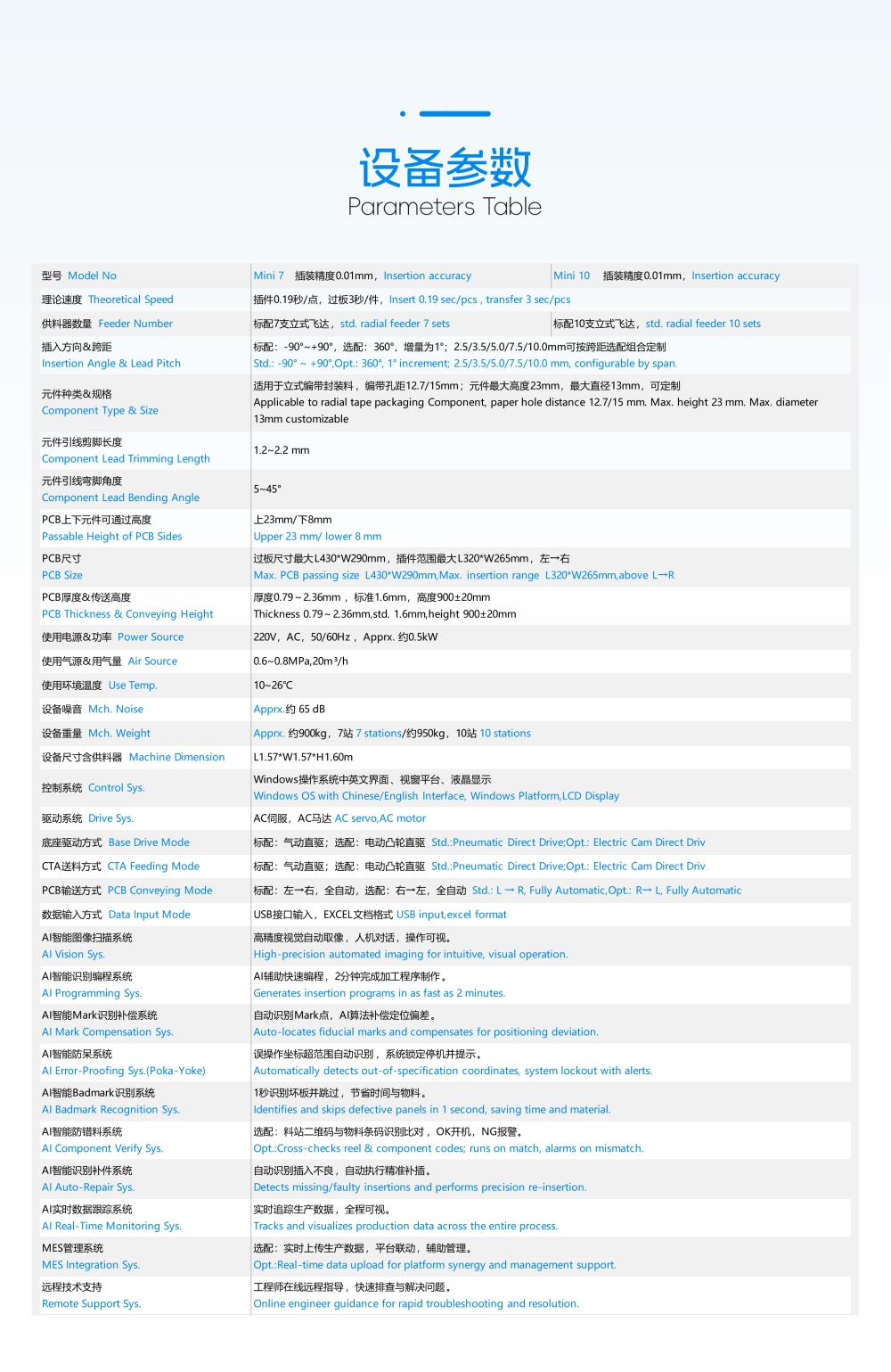

| 型号 Model No | Mini 7 插装精度0.01mm，Insertion accuracy | Mini 10 插装精度0.01mm，Insertion accuracy | ||
| 理论速度 Theoretical Speed | 插件0.19秒/点，过板3秒/件，ｉｎｓｅｒｔ 0.19 sec/pcs , transfer 3 sec/pcs | |||
| 供料器数量 Feeder Number | 标配7支立式飞达，std. radial feeder 7 sets | 标配10支立式飞达，std. radial feeder 10 sets | ||
| 插入方向&跨距 Insertion Angle & Lead Pitch | 标配：-90°~+90°，选配：360°，增量为1°；2.5/3.5/5.0/7.5/10.0mm可按跨距选配组合定制 Std.: -90° ~ +90°,Opt.: 360°, 1° increment; 2.5/3.5/5.0/7.5/10.0 mm, configurable by span. | |||
| 元件种类&规格 Component Type & Size | 适用于立式编带封装料，编带孔距12.7/15mm；元件最大高度23mm，最大直径13mm，可定制 Applicable to radial tape packaging Component, paper hole distance 12.7/15 mm. Max. height 23 mm. Max. diameter 13mm customizable | |||
| 元件引线剪脚长度 Component Lead Trimming Length | 1.2~2.2 mm | |||
| 元件引线弯脚角度 Component Lead Bending Angle | 5~45° | |||
| PCB上下元件可通过高度 Passable Height of PCB Sides | 上23mm/下8mm Upper 23 mm/ lower 8 mm | |||
| PCB尺寸 PCB Size | 过板尺寸最大L430*W290mm，插件范围最大L320*W265mm，左→右 Max. PCB passing size L430*W290mm,Max. insertion range L320*W265mm,above L→R | |||
| PCB厚度&传送高度 PCB Thickness & Conveying Height | 厚度0.79～2.36mm ，标准1.6mm，高度900±20mm Thickness 0.79～2.36mm,std. 1.6mm,height 900±20mm | |||
| 使用电源&功率 Power Source | 220V，AC，50/60Hz ，Apprx. 约0.5kW | |||
| 使用气源&用气量 Air Source | 0.6~0.8MPa,20m³/h | |||
| 使用环境温度 Use Temp. | 10~26℃ | |||
| 设备噪音 Mch. Noise | Apprx.约 65 dB | |||
| 设备重量 Mch. Weight | Apprx. 约900kg，7站 7 stations/约950kg，10站 10 stations | |||
设备尺寸含供料器 Machine Dimension | L1.57*W1.57*H1.60m | |||
| 控制系统 Control Sys. | Windows操作系统中英文界面、视窗平台、液晶显示 Windows OS with Chinese/English Interface, Windows Platform,LCD Display | |||
| 驱动系统 Drive Sys. | AC伺服，AC马达 AC servo,AC motor | |||

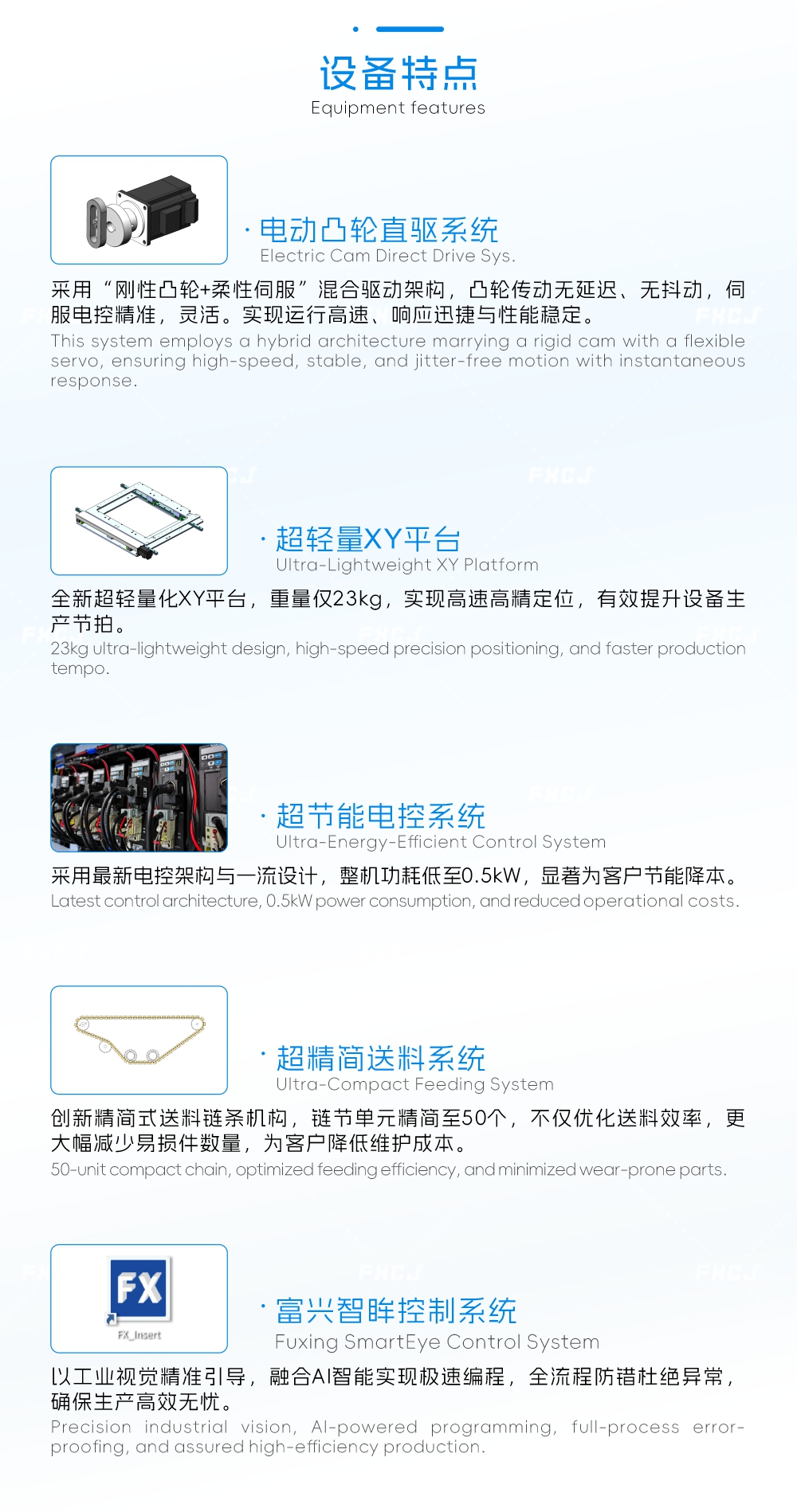

| 底座驱动方式 Base Drive Mode | 标配：气动直驱；选配：电动凸轮直驱 Std.:Pneumatic Direct Drive;Opt.: Electric Cam Direct Driv | |||
| CTA送料方式 CTA Feeding Mode | 标配：气动直驱；选配：电动凸轮直驱 Std.:Pneumatic Direct Drive;Opt.: Electric Cam Direct Driv | |||
PCB输送方式 PCB Conveying Mode | 标配：左→右，全自动，选配：右→左，全自动 Std.: L → R, Fully Automatic,Opt.: R→ L, Fully Automatic | |||
| 数据输入方式 Data Input Mode | USB接口输入，EXCEL文档格式 USB input,excel format | |||

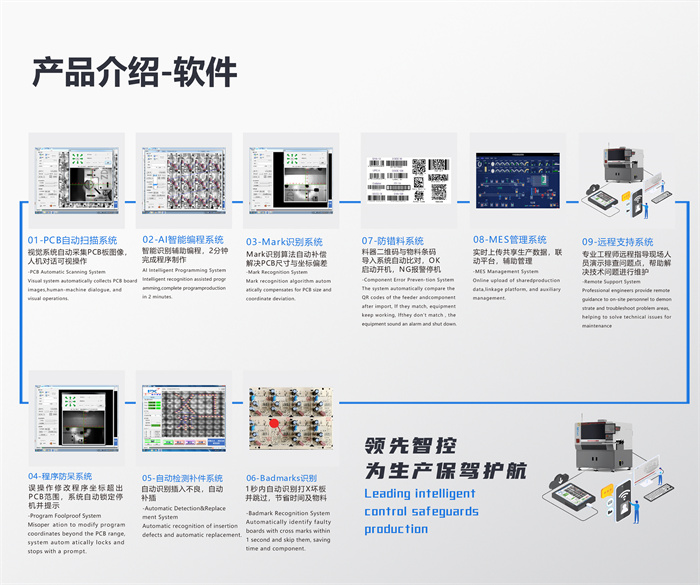

| AI智能图像扫描系统 AI Vision Sys. | 高精度视觉自动取像，人机对话，操作可视。 High-precision automated imaging for intuitive, visual operation. | |||
| AI智能识别编程系统 AI Programming Sys. | AI辅助快速编程，2分钟完成加工程序制作。 Generates insertion programs in as fast as 2 minutes. | |||
| AI智能Mark识别补偿系统 AI Mark Compensation Sys. | 自动识别Mark点，AI算法补偿定位偏差。 Auto-locates fiducial marks and compensates for positioning deviation. | |||
| AI智能防呆系统 AI Error-Proofing Sys.(Poka-Yoke) | 误操作坐标超范围自动识别，系统锁定停机并提示。 Automatically detects out-of-specification coordinates, system lockout with alerts. | |||
| AI智能Badmark识别系统 AI Badmark Recognition Sys. | 1秒识别坏板并跳过，节省时间与物料。 Identifies and skips defective panels in 1 second, saving time and material. | |||
| AI智能防错料系统 AI Component Verify Sys. | 选配：料站二维码与物料条码识别比对，OK开机，NG报警。 Opt.:Cross-checks reel & component codes; runs on match, alarms on mismatch. | |||
| AI智能识别补件系统 AI Auto-Repair Sys. | 自动识别插入不良，自动执行精准补插。 Detects missing/faulty insertions and performs precision re-insertion. | |||
| AI实时数据跟踪系统 AI Real-Time Monitoring Sys. | 实时追踪生产数据，全程可视。 Tracks and visualizes production data across the entire process. | |||
| MES管理系统 MES Integration Sys. | 选配：实时上传生产数据，平台联动，辅助管理。 Opt.:Real-time data upload for platform synergy and management support. | |||
| 远程技术支持 Remote Support Sys. | 工程师在线远程指导，快速排查与解决问题。 Online engineer guidance for rapid troubleshooting and resolution. | |||
