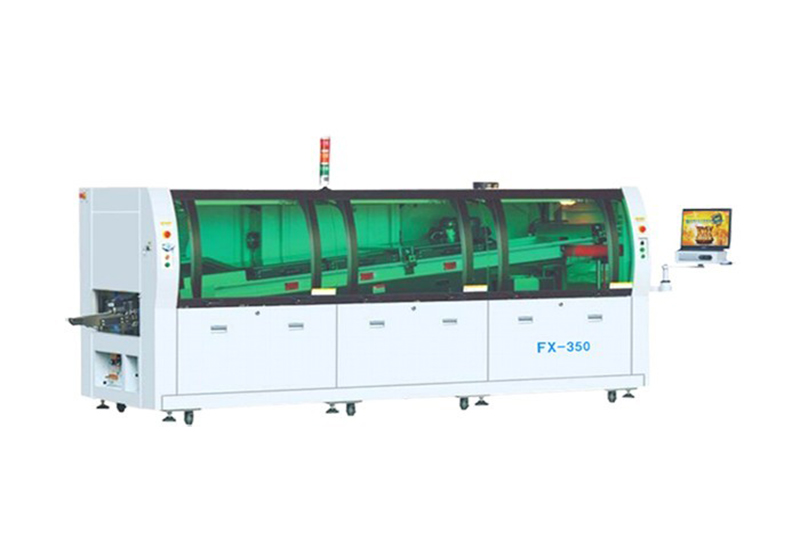

环保无铅全自动双波峰焊锡机FX-350M
设备型号 | FX-350M | FX-350U |
机体参数 | ||
外形尺寸 | 4500*1600*1730mm | 4500*1600*1730mm |
PCB运输方向 | L-R(L-R可选) | L-R(L-R可选) |
电源(三相五线) | 3P5W,380VAC,50/60Hz.100A | 3P5W,380VAC,50/60Hz.63A |
总功率 | 22KW | 25KW |
气源 | 0.3~0.5MPa | 0.3~0.5MPa |
重量 | 约.1500kg | 约.1500kg |
电气控制参数 | ||
启动功率 | 15KW | 15KW |
正常工作功率 | 约.3-8kw | 约.3-8kw |
控制方式 | PC+PLC | PC+PLC |
预热系统参数 | ||
预热方式 | 热风预热 | 热风预热 |
预热区数量 | 4 | 4 |
预热区长度 | 1800mm | 1800mm |
预热温度 | 室温Room temp.~250℃ | 室温Room temp.~250℃ |
预热升温时间 | <15min | <15min |
预热控温方式 | PID+SSR | PID+SSR |
焊接系统 | ||
锡炉工作方式 | 机械泵，炉胆材质：全钛/球磨铸铁 | 机械泵，炉胆材质：全钛/球磨铸铁 |
锡炉发热管功率 | 铸铁Iron14.5KW，钛Tianium12KW | 铸铁Iron14.5KW，钛Tianium12KW |
锡炉容量(无铅锡比重7.5) | 500kg(无铅Lead-free) | 500-550kg(无铅Lead-free) |
锡炉极限承受温度 | Max.300℃ | Max.300℃ |
锡炉极限使用温度 | Max.280℃ | Max.280℃ |
锡炉控温方式 | PID+SSR 模式 | PID+SSR 模式 |
波峰驱动功率 | 1/4HPX2 3P 220VAC | 1/4HPX2 3P 220VAC |
波峰高度调节方式 | 变频器调节 | 变频器调节 |
锡炉升温时间 | set:250℃ | set:250℃ |
PCB传输系统 | ||
PCB传输速度 | 0~1800mm/min | 0~1800mm/min |
PCB入口运输高度 | 750±20min | 750±20min |
运输导轨倾角 | 3°-7°可调 | 3°-7°可调 |
传输马达功率 | 90W 3P 220VAC | 120W 3P 220VAC |
过板宽度 | 50~350mm | 50~350mm |
板面高度 | 120mm | 120mm |
板底空间 | 25±5mm | 25±5mm |
运输精度 | ±2% | ±2% |
调速方式 | ||
氮气单元（选配） | 变频调速 | 变频调速 |
氮气耗量 | 15m³/h＜1000PPM | |
氮气气源压力 | 0.5~0.8KPa | |
其他 | ||
助焊剂自动添加 | 标配Standard | 标配Standard |
助焊剂流量 | 10~100ml/min | 20~100ml/min |
喷雾气压 | 0.25~0.4MPa | 0.25~0.4MPa |
排风量 | 25m³/min | 25m³/min |
抽风管直径 | 200mm | 200mm |
离心风机空气冷却 | 370W 380VAC | 750W 380VAC |
冷风机 | 2HP 2P 220VAC | 2HP 2P 220VAC |
中央支撑 | 选配Otion | 选配Otion |
