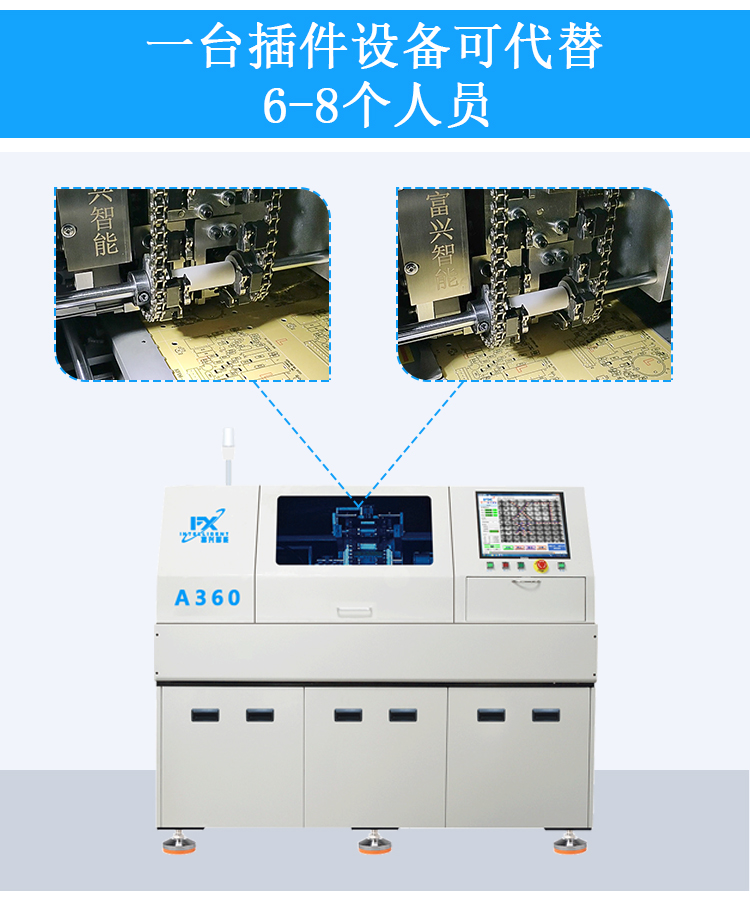

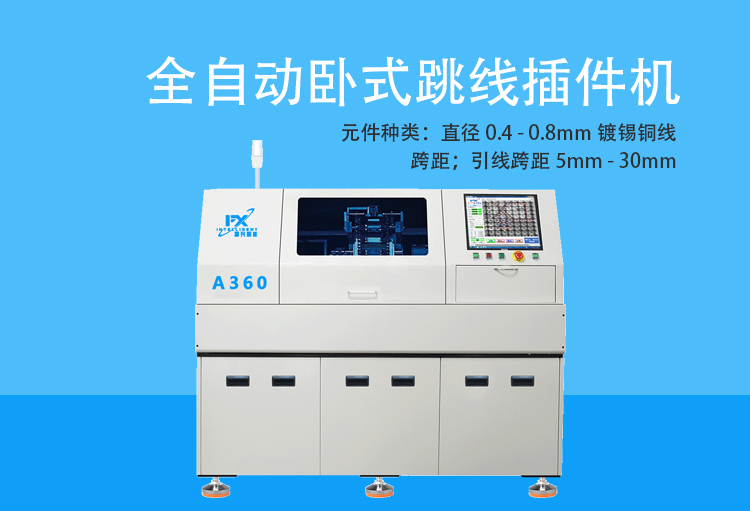

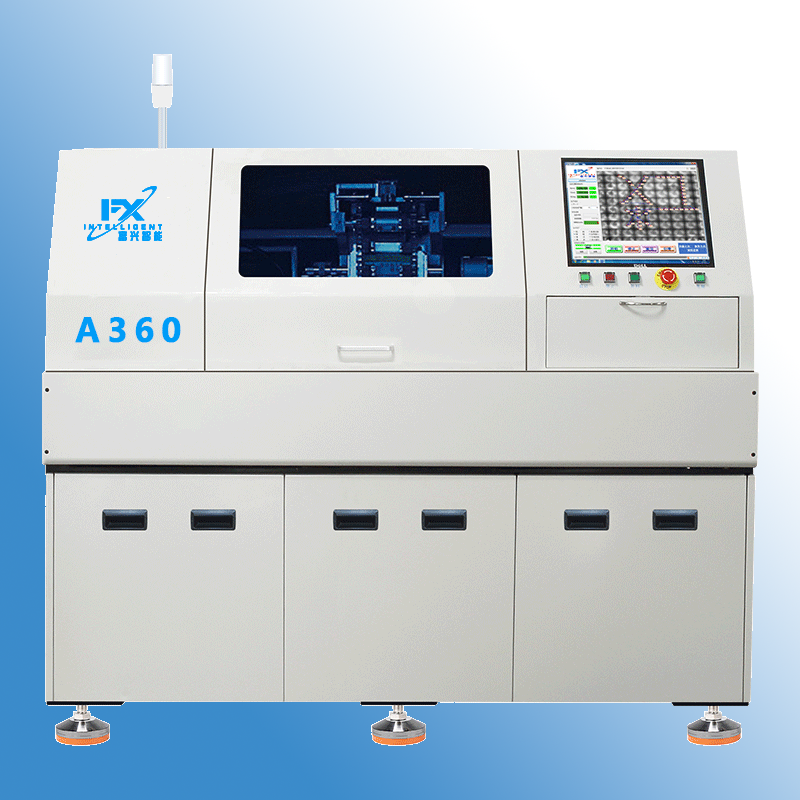

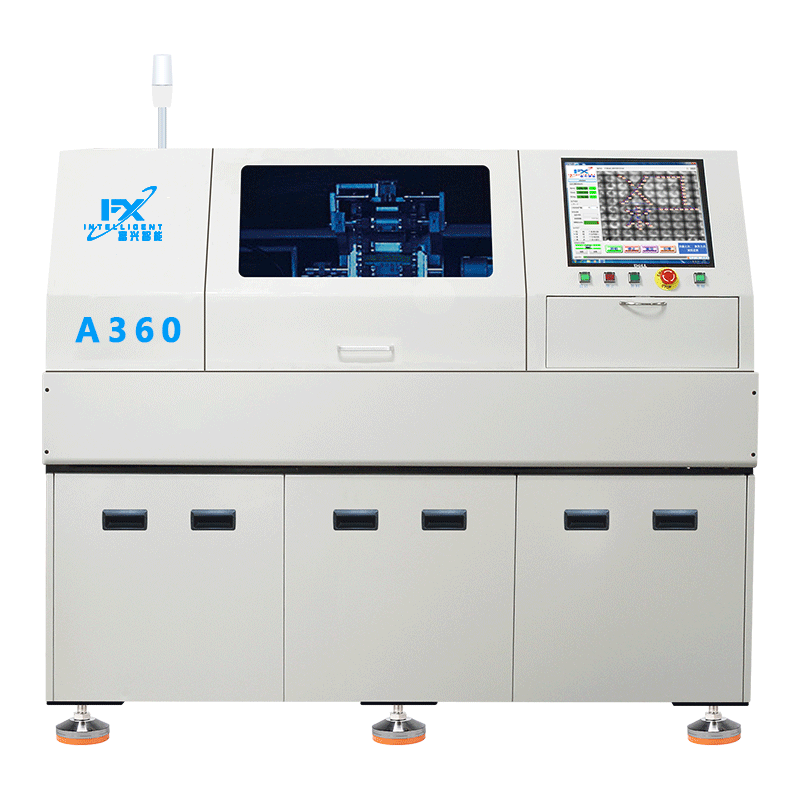

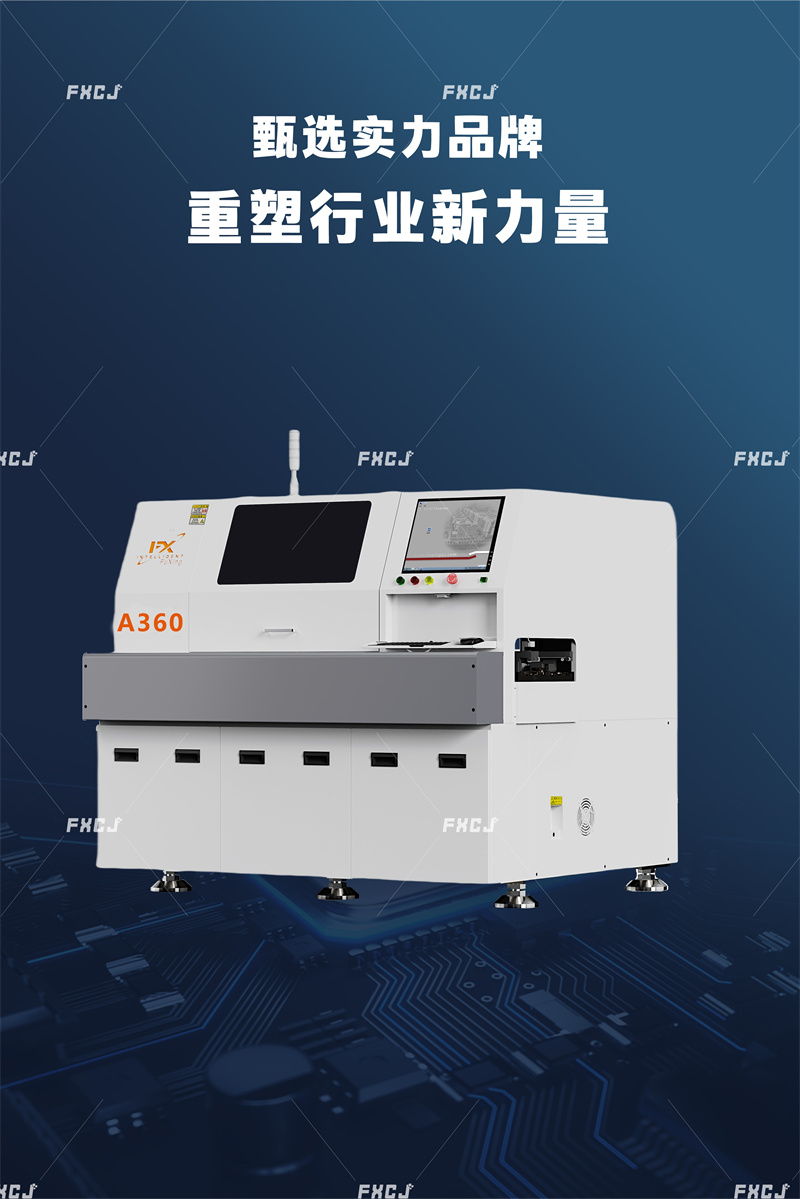

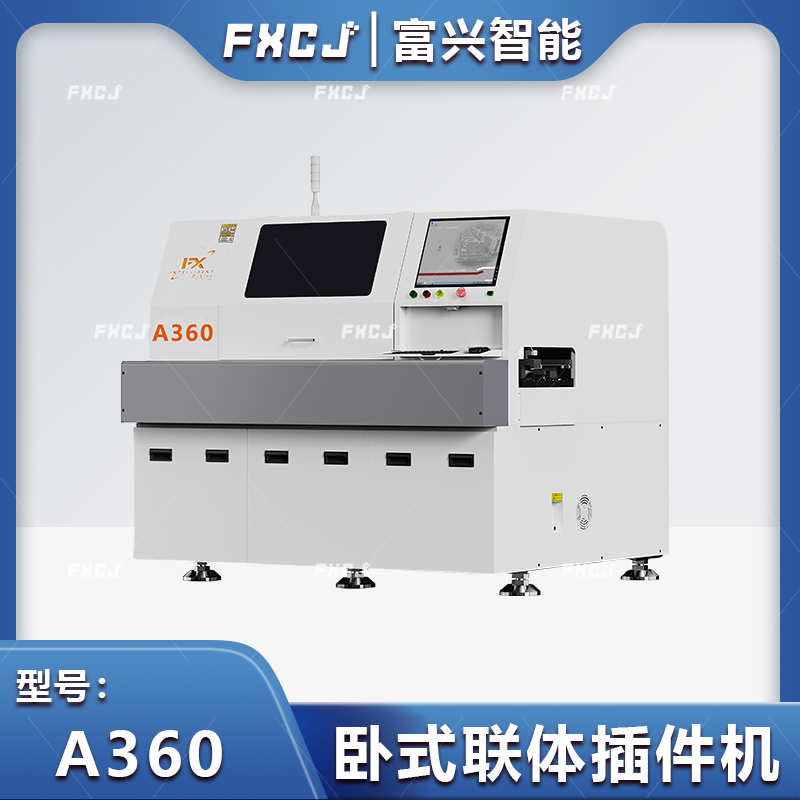

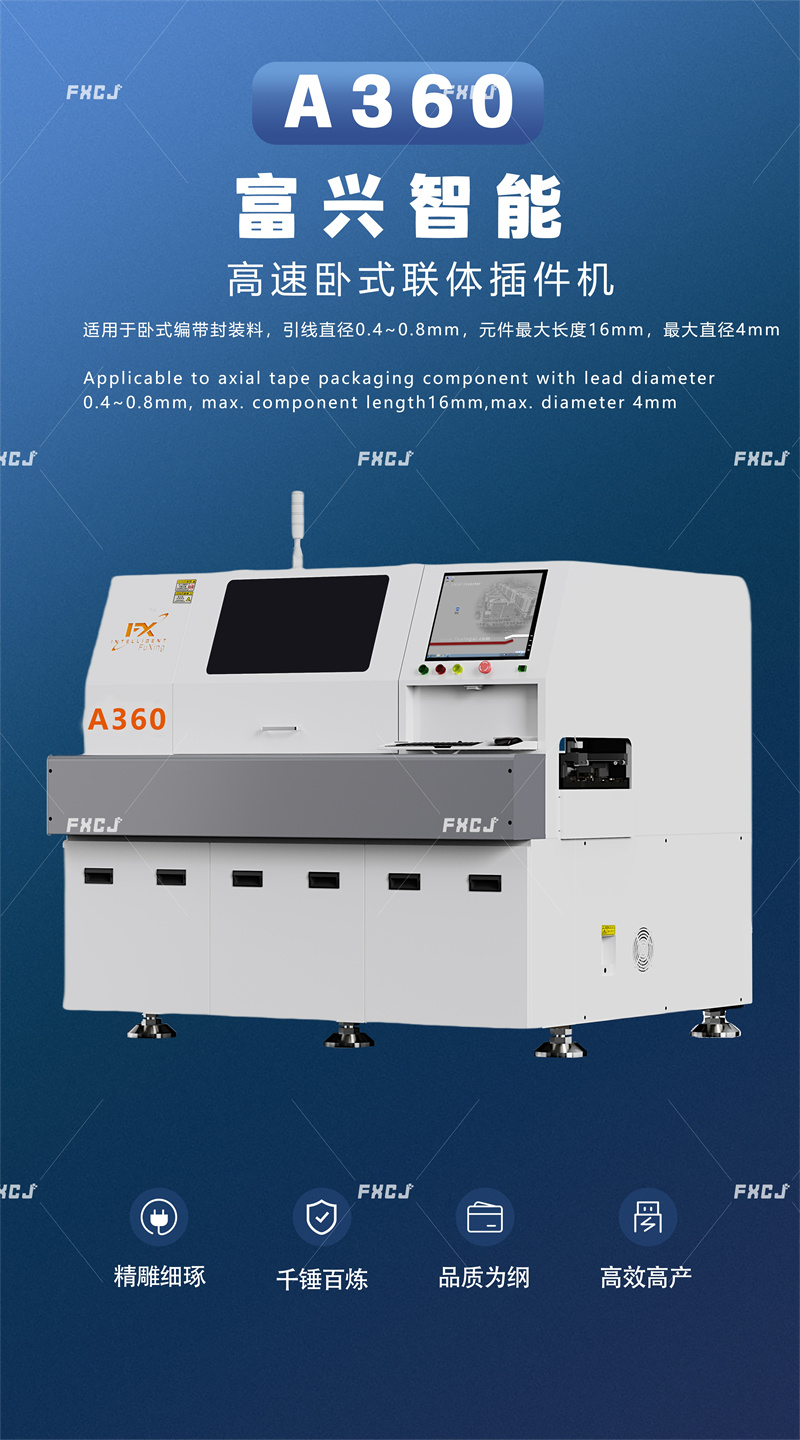

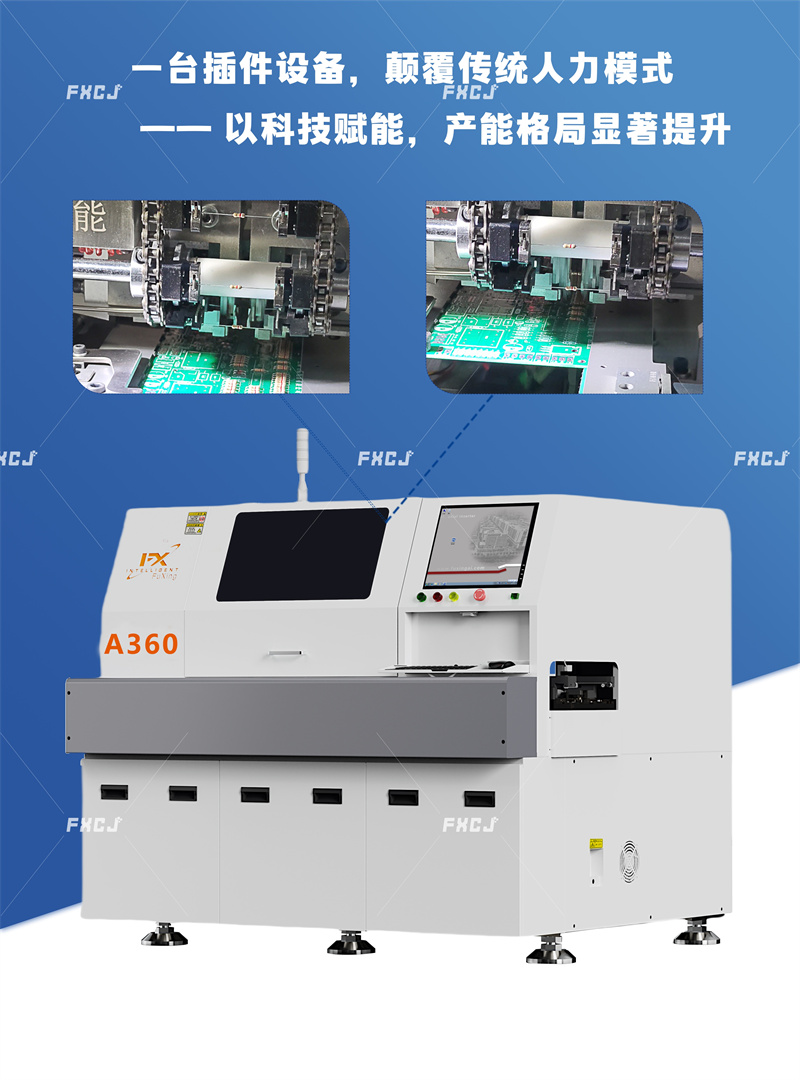

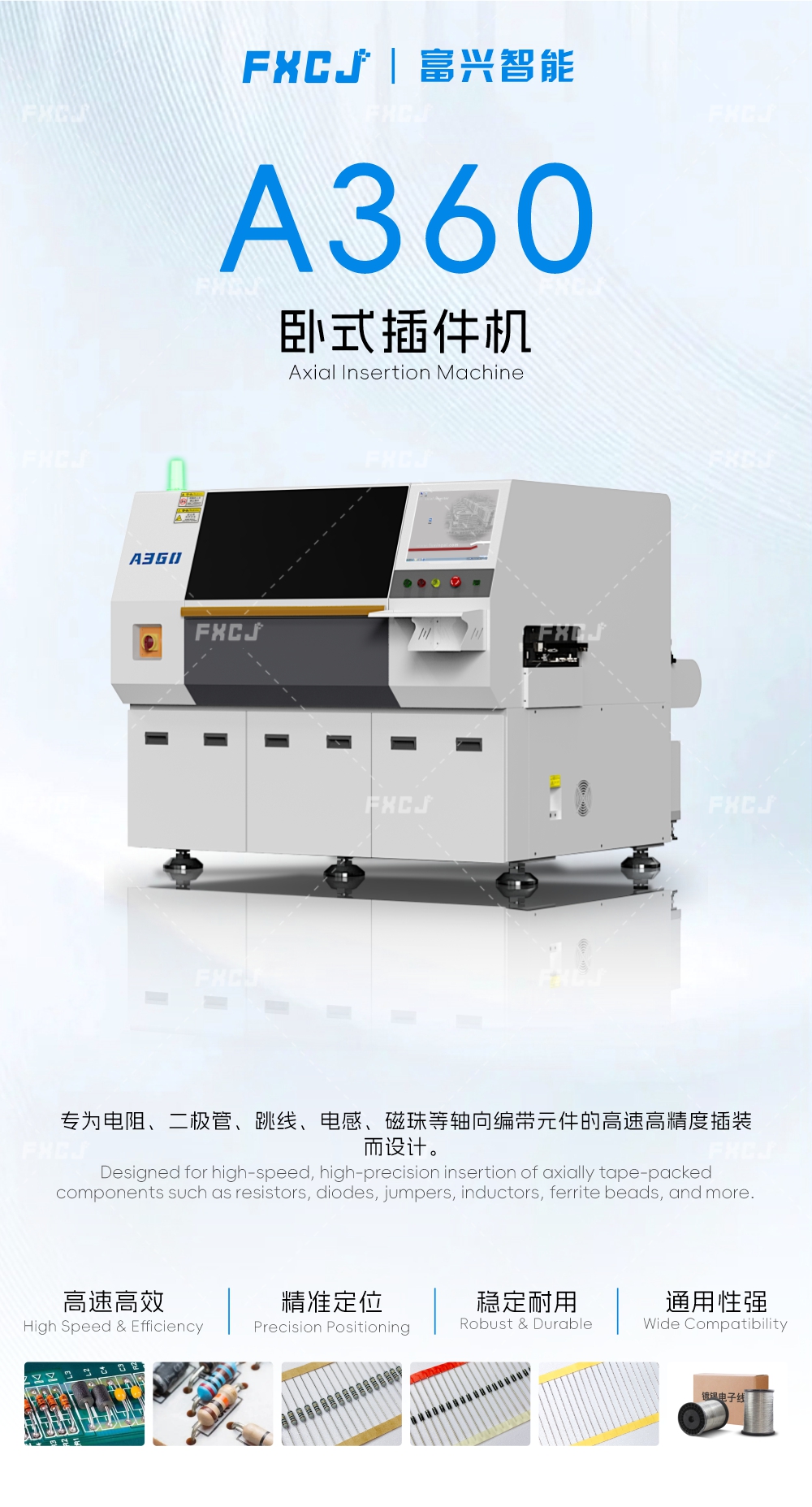

全自动卧式联体插件机A360

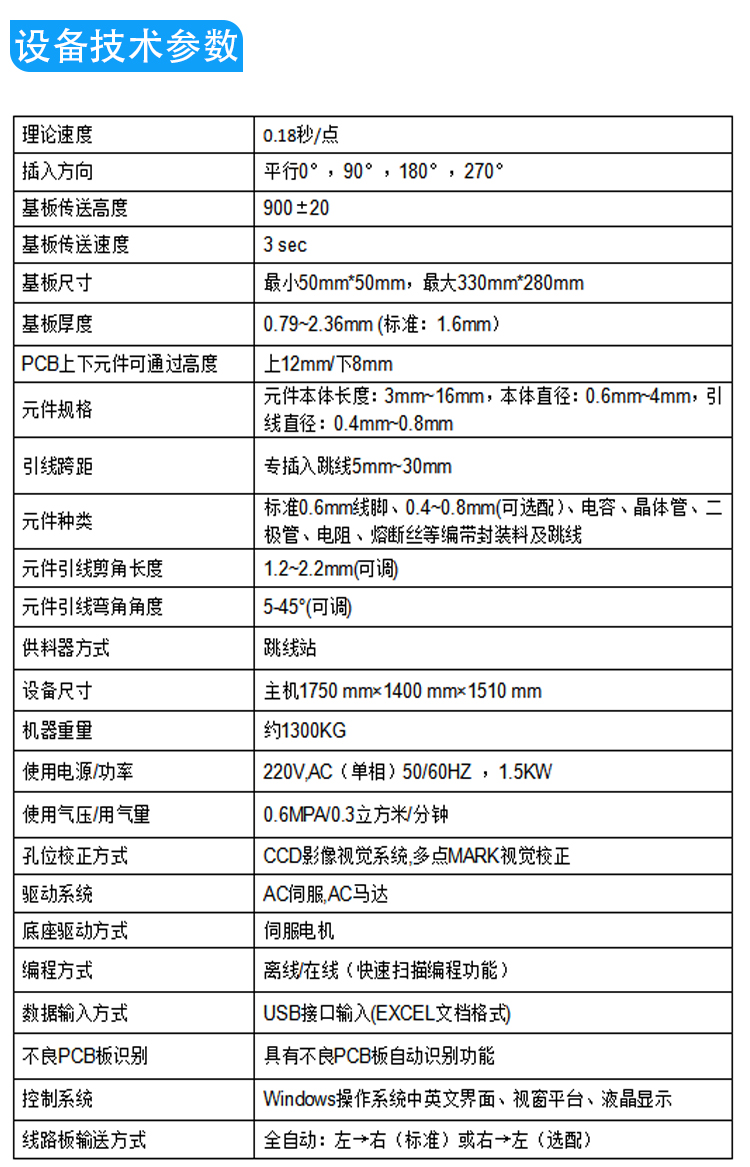

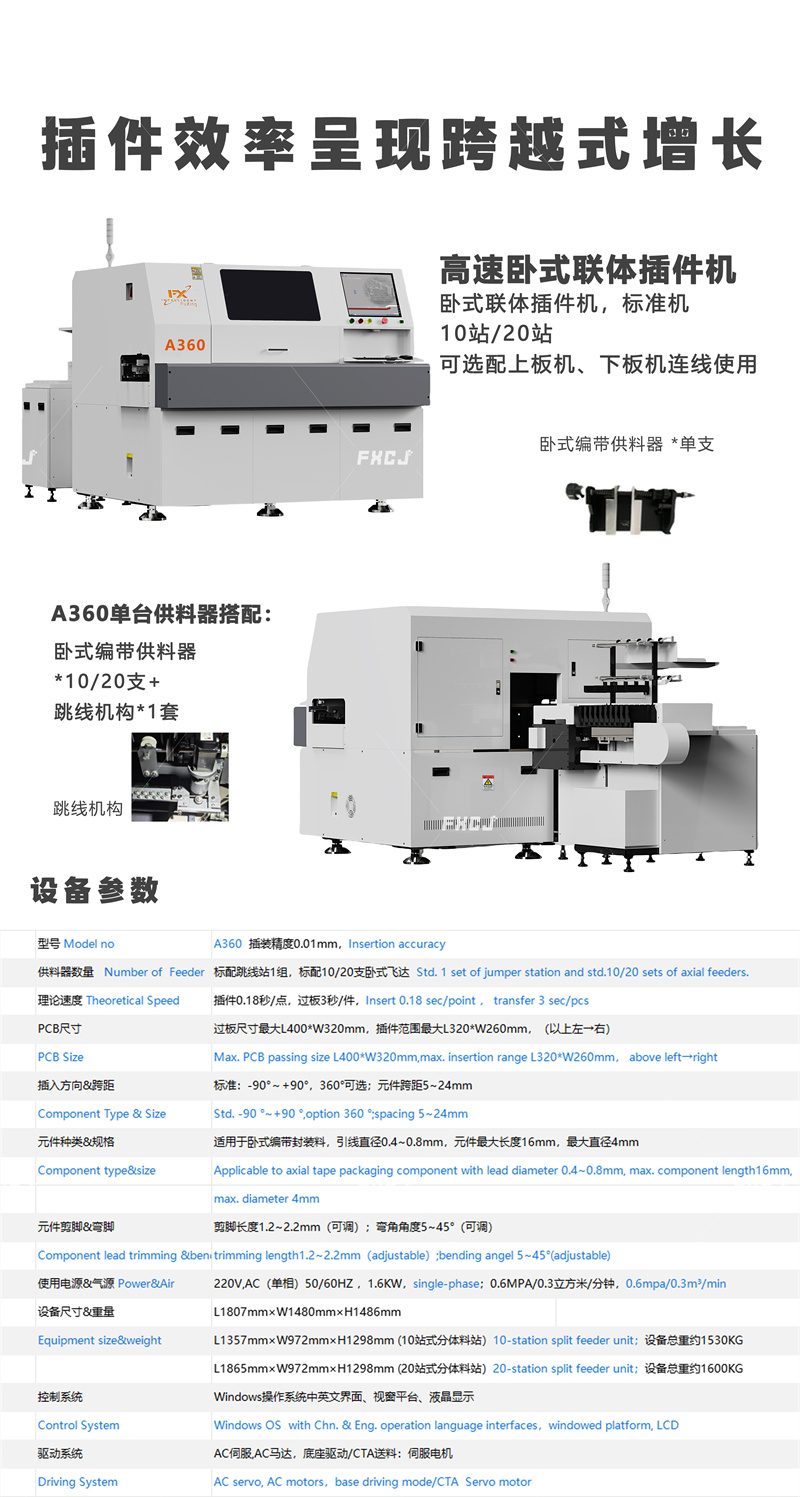

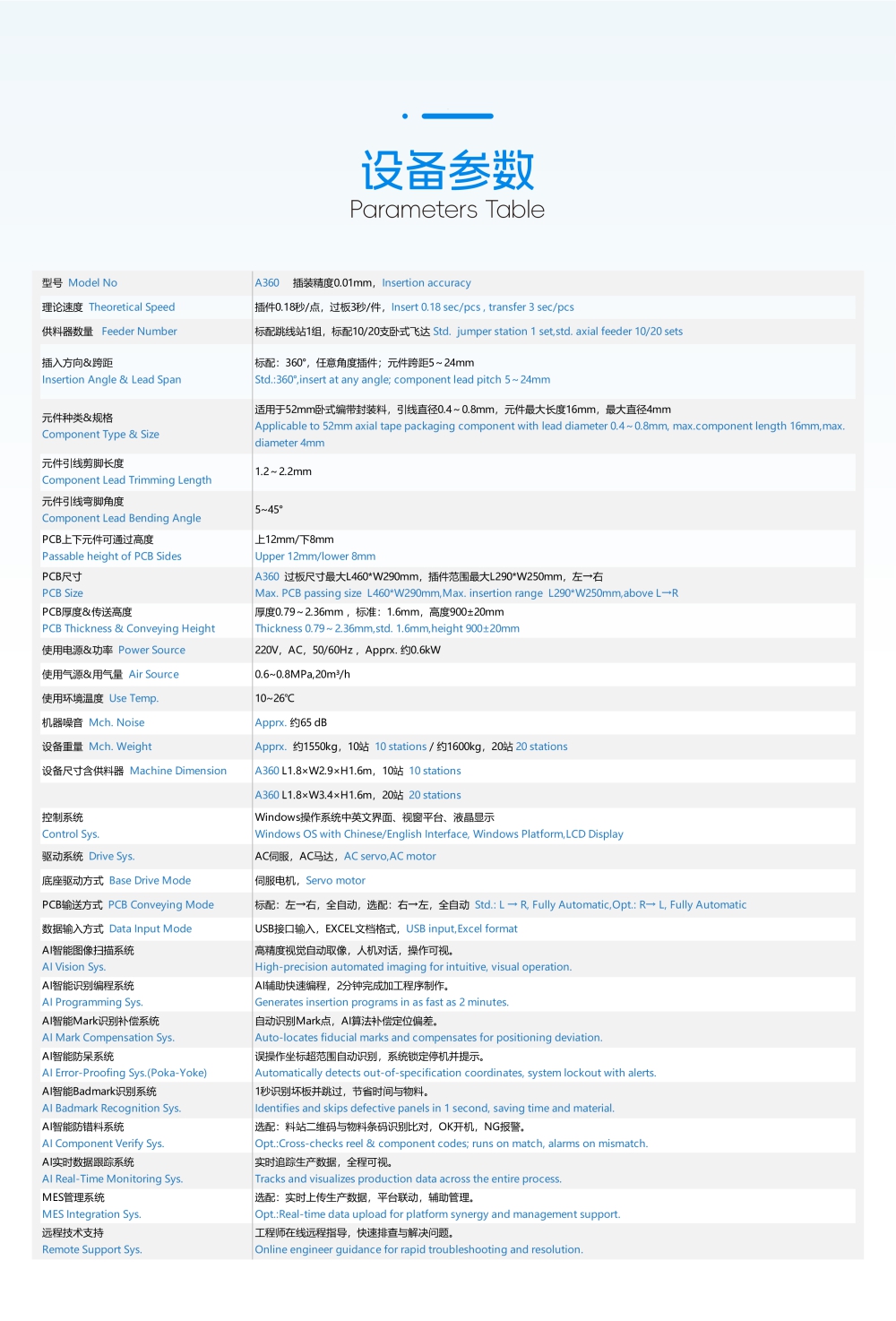

型号 | Model | A360（联体机） |
理论速度 | Theoretical speed | 0.18秒/点 0.18sec/pcs |
插入方向 | Insertion angle | 360°可选，增量为1° |

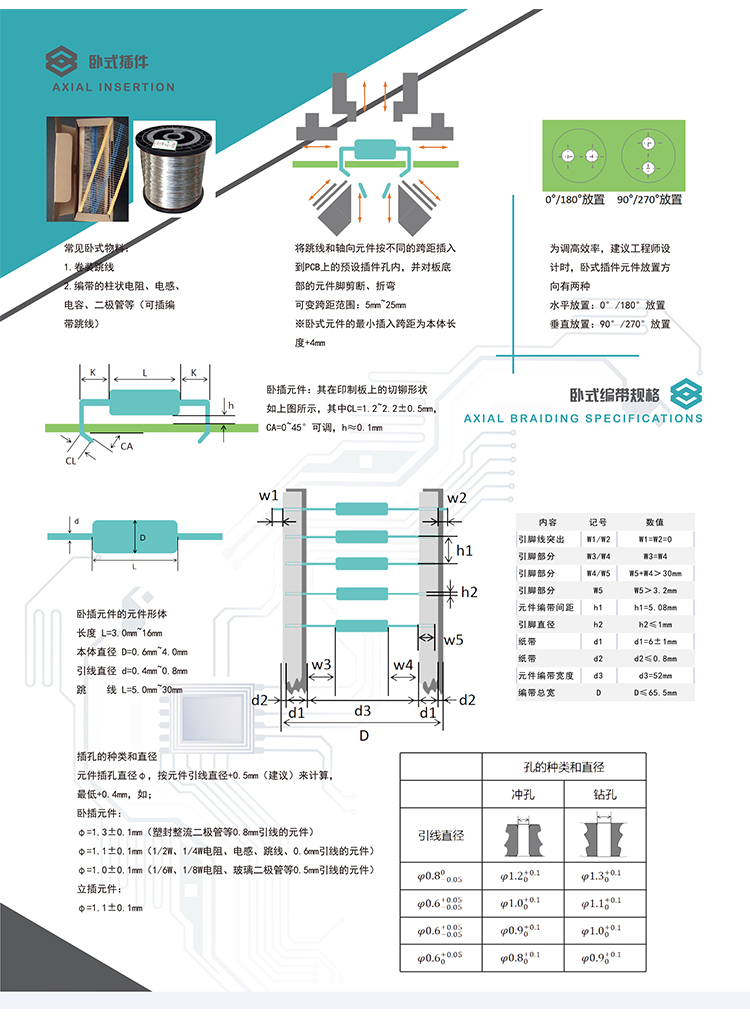

元件种类 | Components style | 标准0.6mm线脚、0.4~0.8mm(可选配）、电容、晶体管、二极管、电阻、熔断丝等编带封装料及跳线 Standard 0.6mm, diameter 0.4-0.8mm (optional), capacitor, transistor, diode, resistor, fuse, and other tape packaging materials and jumpers |
元件规格 | Components specifications | 元件本体长度：3~16mm Component body length ，本体直径：0.6~4mm Body diameter ， |
引线跨距 | Lead span | 双孔距5~20mm Double hole spacing |
元件引线剪角长度 | Component lead trimming length | 1.2~2.2mm(可调) Adjustable |
元件引线弯角角度 | Component lead bending angle | 5-45°(可调) Adjustable |
基板尺寸 | Substrate size | 50*50mm~280*280mm |
基板厚度 | Substrate thickness | 0.79~2.36mm (标准：1.6mm） 0.79-2.36mm(Standard: 1.6mm) |
线路板输送方式 | Circuit board transportation mode | 全自动：左→右（标准）或右→左（选配） Fully automatic: left right (standard) or right left (optional) |
基板传送高度 | Substrate conveying height | 900±20mm |
基板传送速度 | Substrate transfer speed | 3 sec/pcs |
PCB上下元件可通过高度 | Components pass through height on PCB | 上12mm/下8mm 12mm above/8mm below |
驱动系统 | Driving system | AC伺服,AC马达 AC servo, AC motors |
孔位校正方式 | Hole position offset method | CCD影像视觉系统,多点MARK视觉校正 |
底座驱动方式 | Base drive mode | 伺服电机 Servo motor |
供料器方式 | Base drive mode | 国产款 Domestic |
编程方式 | Programming method | 离线/在线（快速扫描编程功能） |
数据输入方式 | Data input methods | USB接口输入(EXCEL文档格式) |
Badmarks识别 | Identification of defective PCB board | 具有不良PCB板自动识别功能 |
控制系统 | Control system | Windows操作系统中英文界面、视窗平台、液晶显示 Windows operating system, Chinese&English interface, platform, LCD display |
MES系统 | MES system | 支持MES接口（可选配） |
使用电源/功率 | Power requirement | 220V,AC（单相）50/60HZ ，1.6KW Single phase |
使用气压/用气量 | Use air pressure/gas | 0.6MPA/0.3立方米/分钟 0.6 mpa / 0.3 m³/ min |
主机尺寸 | Main machine size | L1790mm×W1500mm×H1810mm |
料站尺寸 | Feeder station size | L1386mm×W972mm×H1298mm (10站式分体料站） |
L1895mm×W972mm×H1298mm (20站式分体料站） | ||
机器重量 | Machine weight | 含10站位约1500KG |
