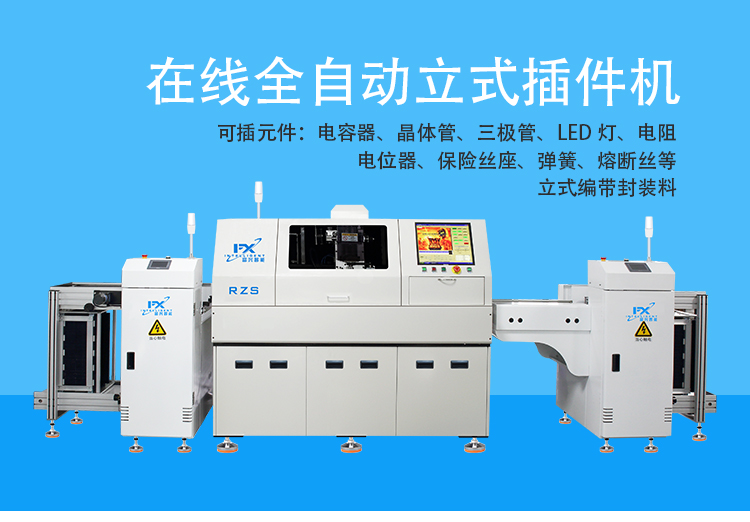

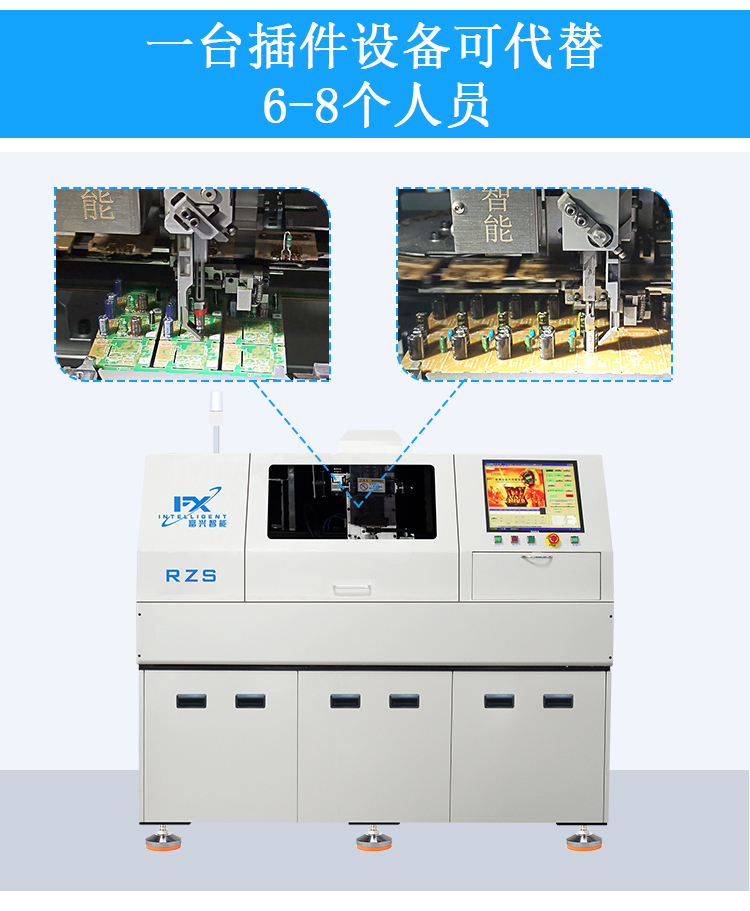

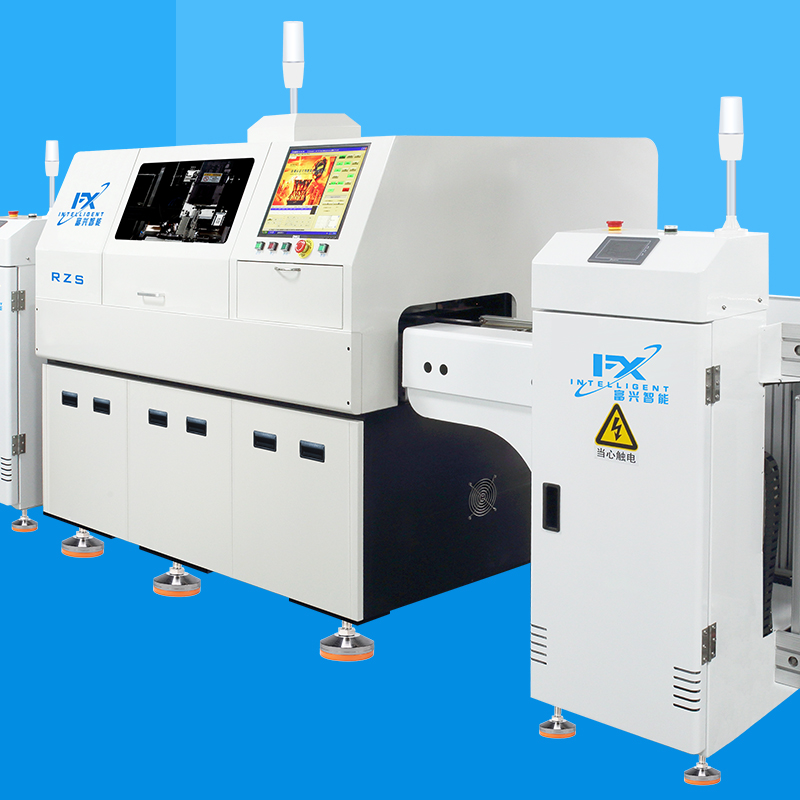

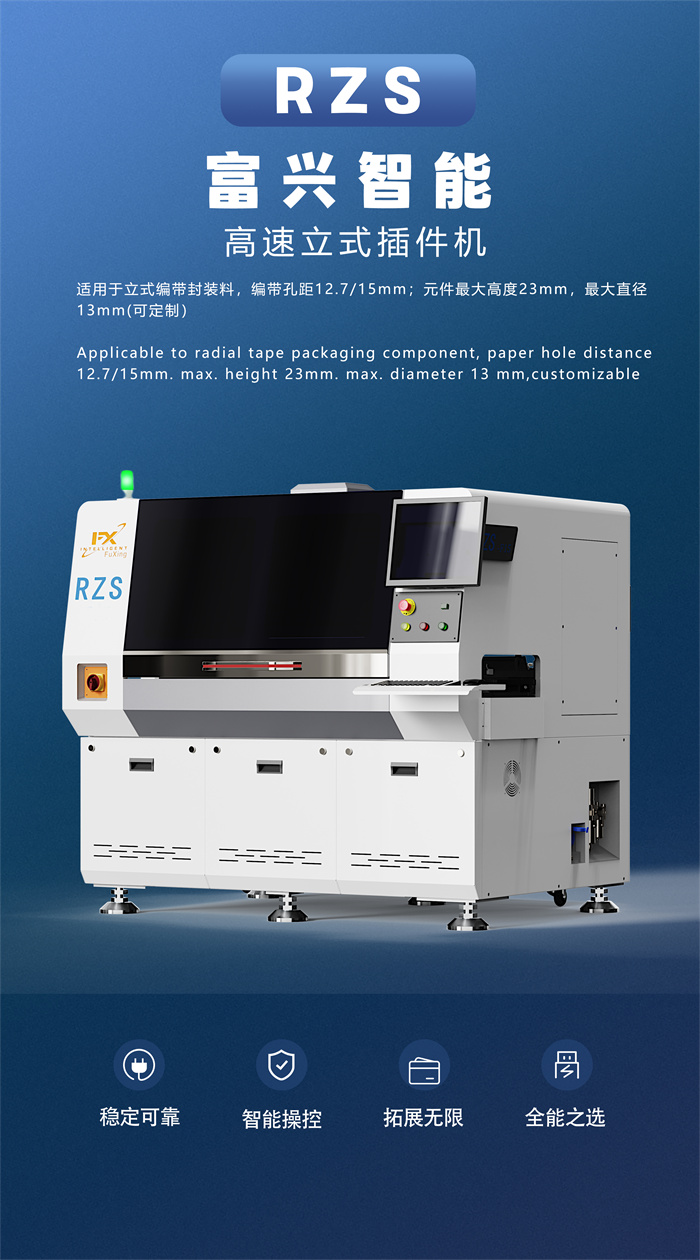

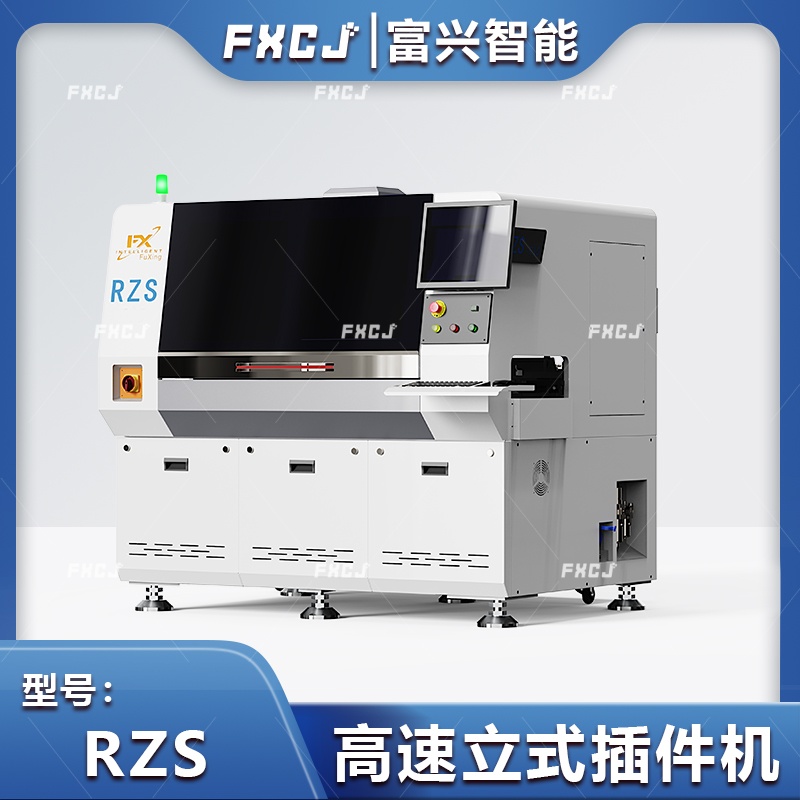

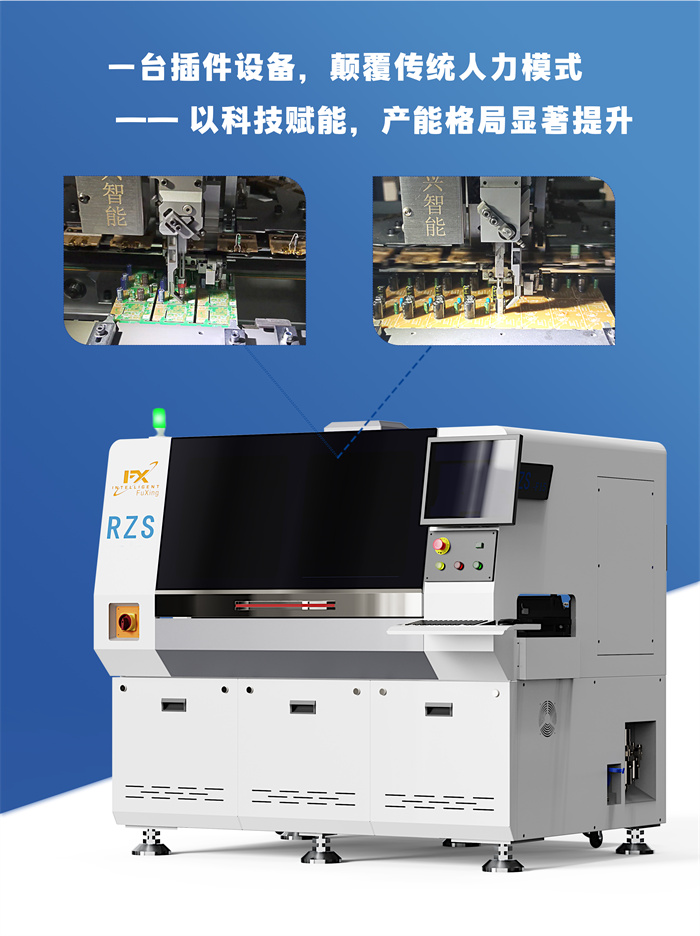

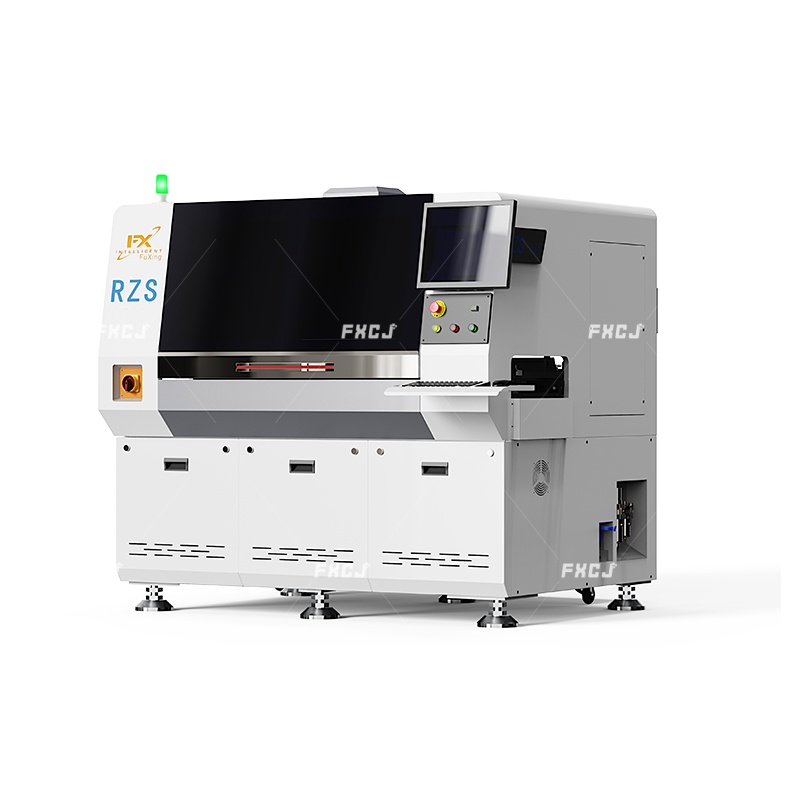

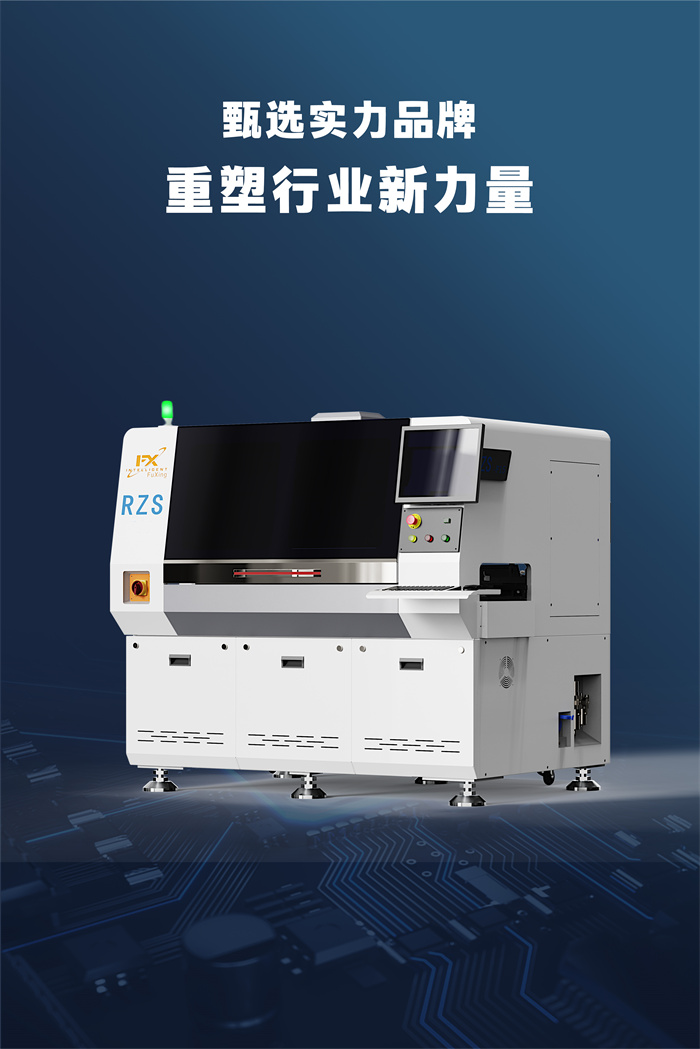

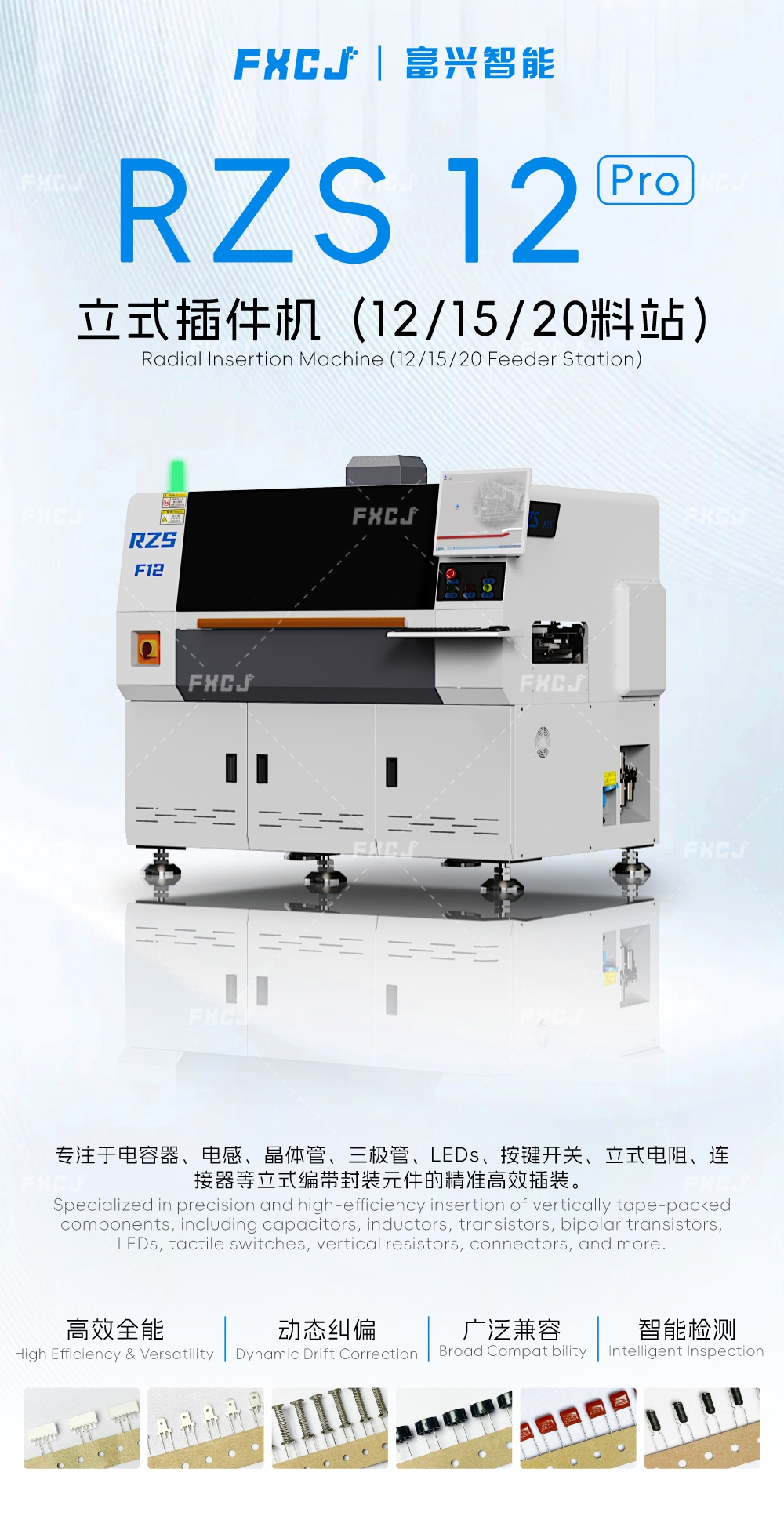

ai自动插件机 立式插件机RZS

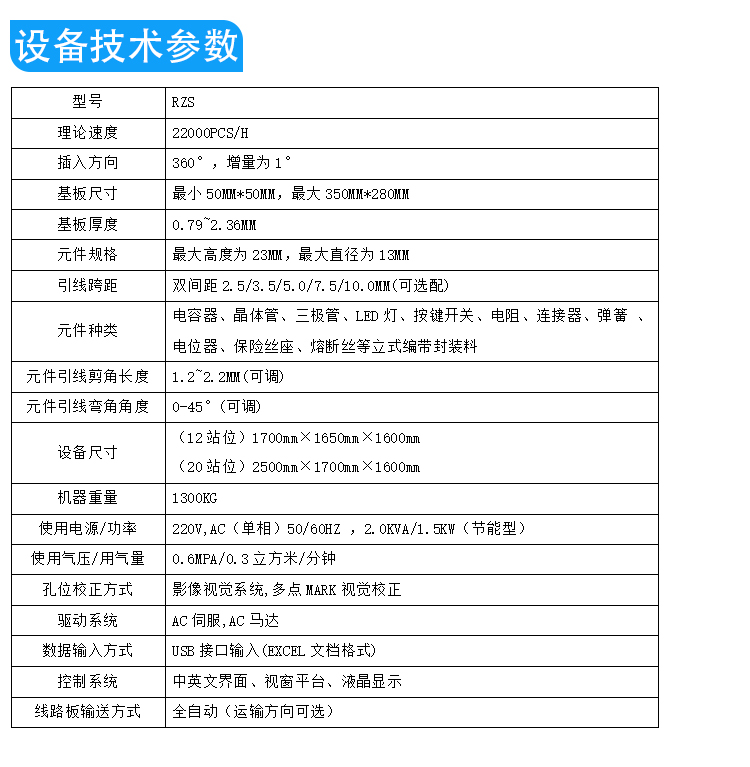

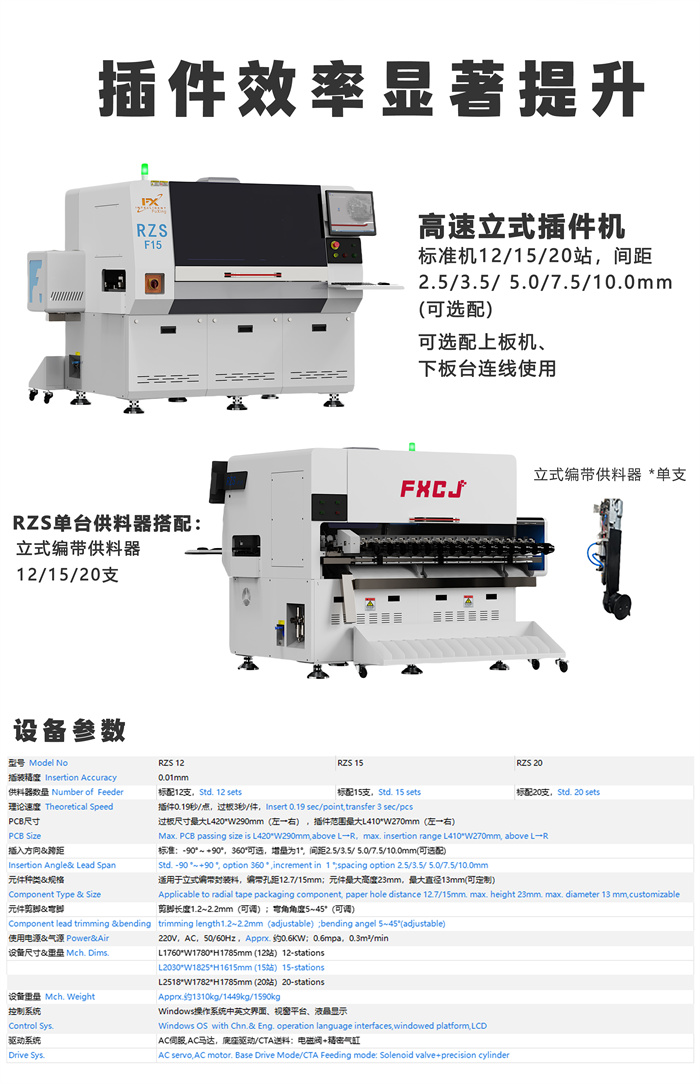

| 型号 Model No | RZS 12 | RZS 15 | RZS 20 | ||||
| 插装精度 Insertion Accuracy | 0.01mm | ||||||
| 理论速度 Theoretical Speed | 插件0.16秒/点，过板3秒/件，ｉｎｓｅｒｔ 0.16 sec/pcs , transfer 3 sec/pcs | ||||||
| 供料器数量 Feeder Number | 标配12支立式飞达 Std. radial feeder 12 sets | 标配15支立式飞达 Std. radial feeder 15 sets | 标配20支立式飞达 Std. radial feeder 20 sets | ||||

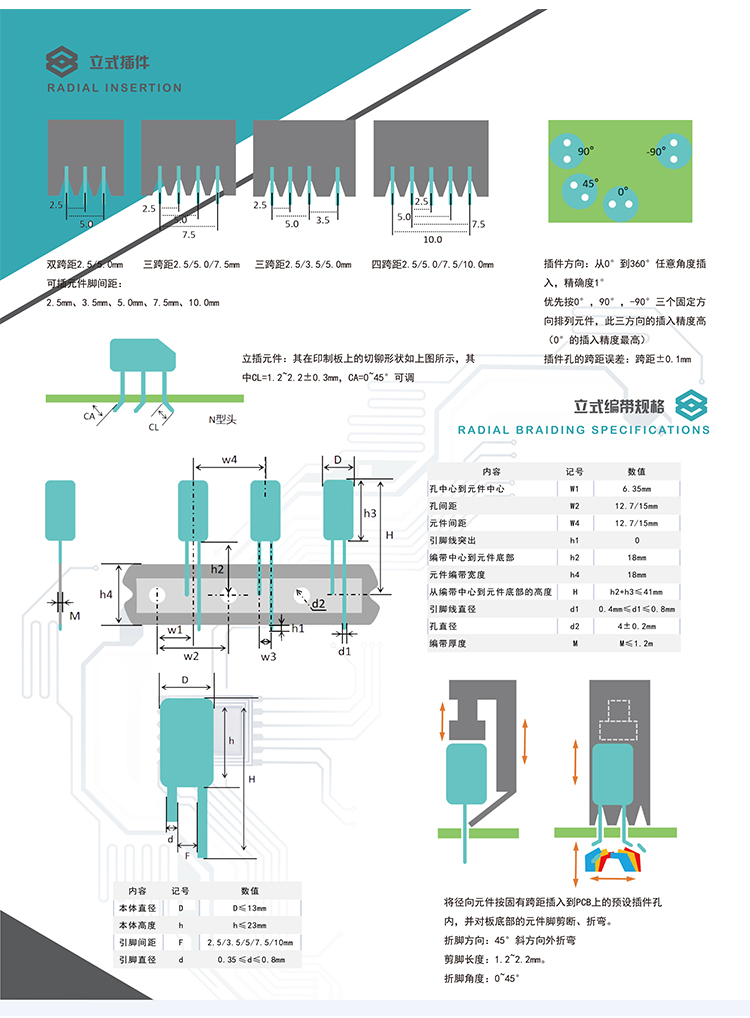

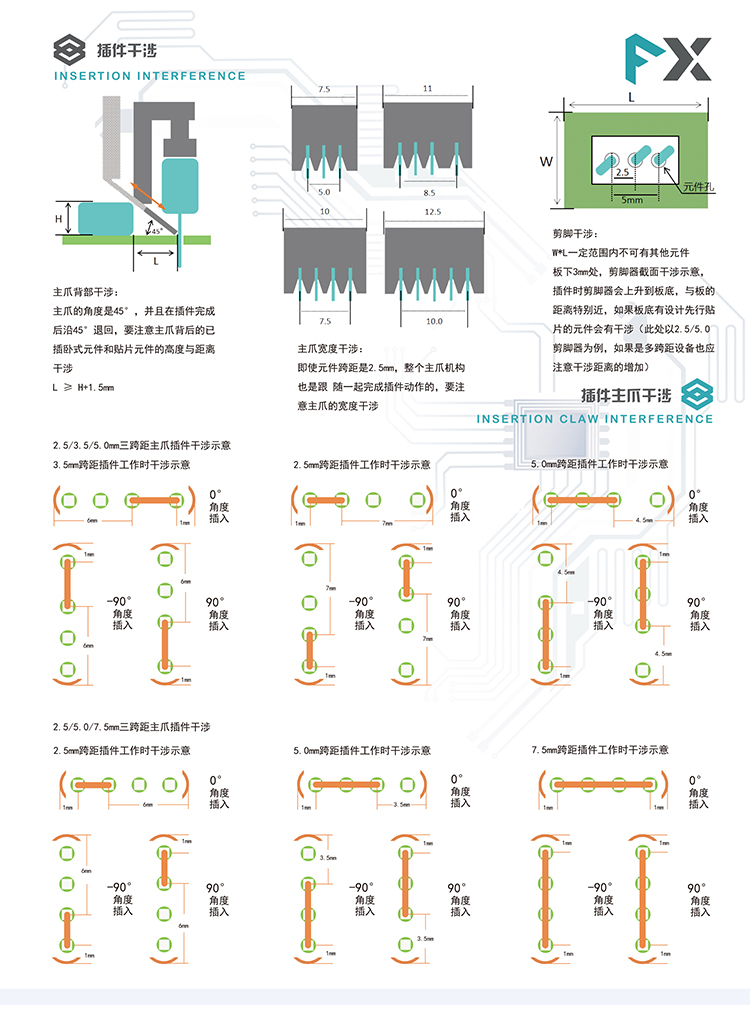

| 插入方向&跨距 Insertion Angle & Lead Pitch | 标配：-90°~+90°，选配：360°，增量为1°；2.5/3.5/5.0/7.5/10.0mm可按跨距选配组合定制 Std.: -90° ~ +90°,Opt.: 360°, 1° increment; 2.5/3.5/5.0/7.5/10.0 mm, configurable by span. | ||||||
| 元件种类&规格 Component Type & Size | 适用于立式编带封装料，编带孔距12.7/15mm；元件最大高度23mm，最大直径13mm，可定制 Applicable to radial tape packaging Component, paper hole distance 12.7/15 mm. Max. height 23 mm. Max. diameter 13mm customizable | ||||||
| 元件引线剪脚长度 Component Lead Trimming Length | 1.2～2.2mm | ||||||
| 元件引线弯脚角度 Component Lead Bending Angle | 5~45° | ||||||
| PCB上下元件可通过高度 Passable Height of PCB Sides | 上23mm/下8mm Upper 23mm/lower 8mm | ||||||
| PCB尺寸 PCB Size | 过板尺寸最大L500*W290mm，插件范围最大L415*W275mm，左→右 Max. PCB passing size L500*W290mm,Max. insertion range L415*W275mm,above L→R | ||||||
| PCB尺寸-plus PCB Size-plus | 过板尺寸最大L630*W510mm，插件范围最大L610*W490mm，左→右 Max. PCB passing size L630*W510mm,Max. insertion range L610*W490mm,above L→R | ||||||
| PCB厚度&传送高度 PCB Thickness & Conveying Height | 厚度0.79～2.36mm ，标准：1.6mm，高度900±20mm Thickness 0.79～2.36mm,std. 1.6mm,height 900±20mm | ||||||
| 使用电源&功率 Power Source | 220V，AC，50/60Hz ，Apprx. 约0.6kW | ||||||
| 使用气源&用气量 Air Source | 0.6~0.8MPa,20m³/h | ||||||
| 使用环境温度 Use Temp. | 10~26℃ | ||||||
| 设备噪音 Mch. Noise | Apprx.约 65dB | ||||||
| 设备重量 Mch. Weight | Apprx.约1300kg ，12站 12 stations/约1450kg，15站 15 stations/约1600kg，20站 20 stations | ||||||
| 设备尺寸含供料器 Machine Dimension | L1.76*W1.56*H1.6m ，12站 12 stations | ||||||
| L2.0*W1.56*H1.6m ，15站 15 stations | |||||||
| L2.5*W1.58*H1.6m ，20站 20 stations | |||||||
| 控制系统 Control Sys. | Windows操作系统中英文界面、视窗平台、液晶显示 Windows OS with Chinese/English Interface, Windows Platform,LCD Display | ||||||
| 驱动系统 Drive Sys. | AC伺服，AC马达 AC servo,AC motor | ||||||

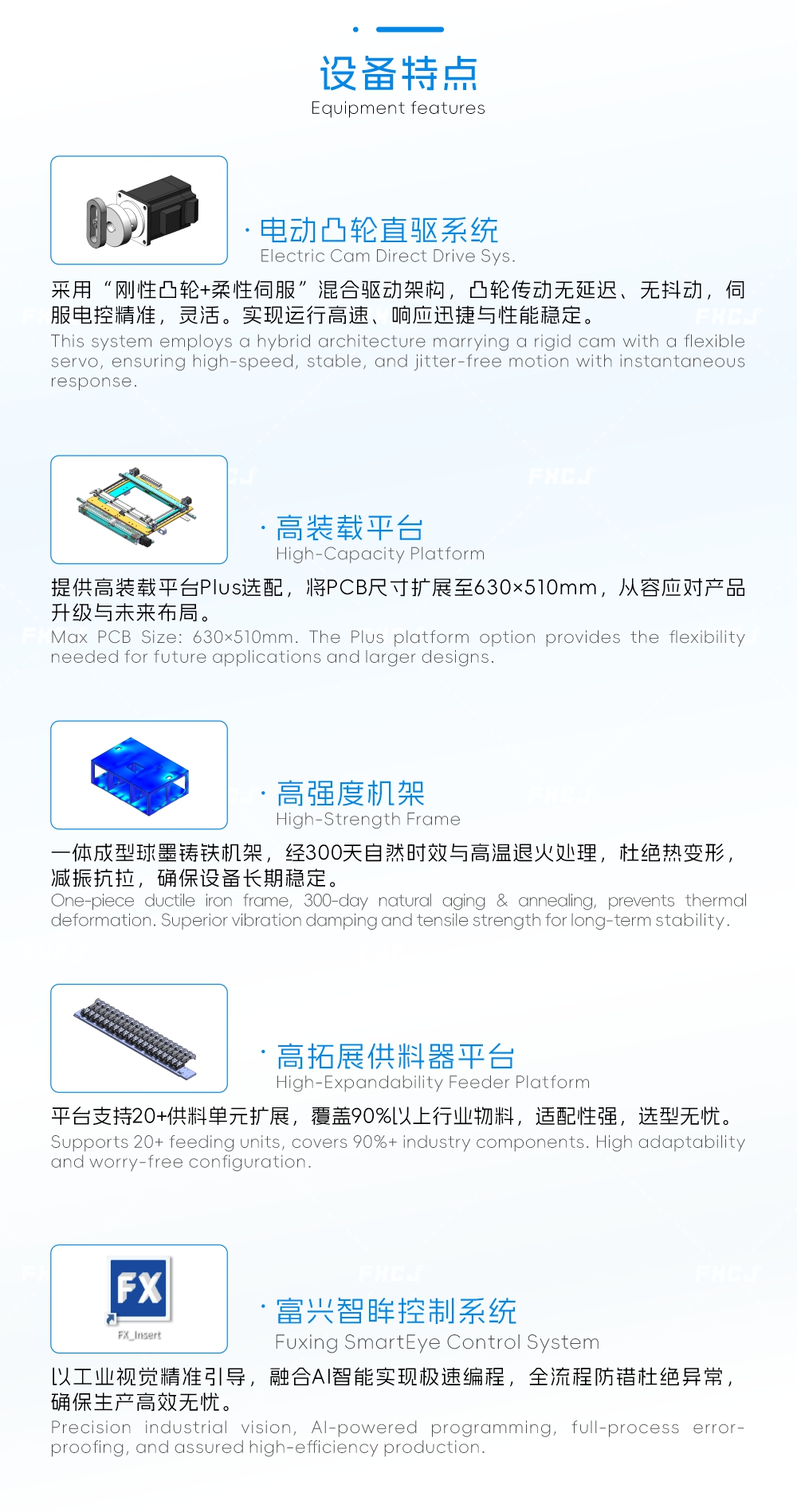

| 底座驱动方式 Base Drive Mode | 标配：气动直驱；选配：电动凸轮直驱 Std.:Pneumatic Direct Drive;Opt.: Electric Cam Direct Driv | ||||||
| CTA送料方式 CTA Feeding mode | 标配：气动直驱；选配：电动凸轮直驱 Std.:Pneumatic Direct Drive;Opt.: Electric Cam Direct Driv | ||||||
| PCB输送方式 PCB Conveying Mode | 标配：左→右，全自动，选配：右→左，全自动 Std.: L → R, Fully Automatic,Opt.: R→ L, Fully Automatic | ||||||
| 数据输入方式 Data Input Mode | USB接口输入，EXCEL文档格式 USB input,Excel format | ||||||

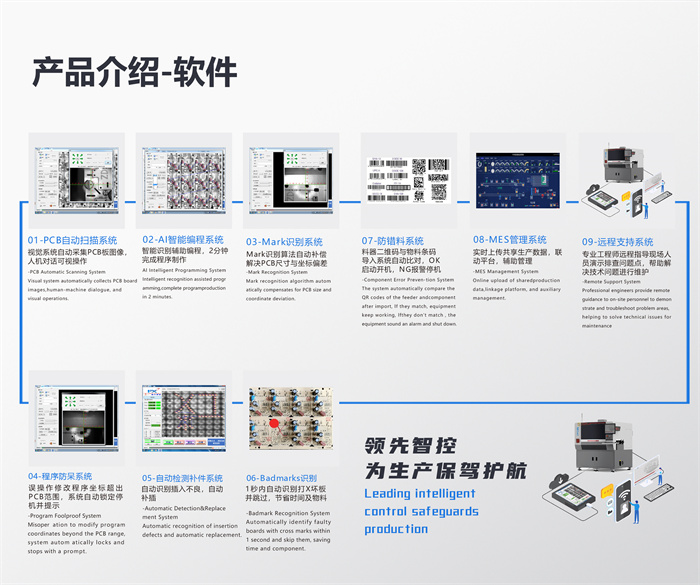

| AI智能图像扫描系统 AI Vision Sys. | 高精度视觉自动取像，人机对话，操作可视。 High-precision automated imaging for intuitive, visual operation. | ||||||
| AI智能识别编程系统 AI Programming Sys. | AI辅助快速编程，2分钟完成加工程序制作。 Generates insertion programs in as fast as 2 minutes. | ||||||
| AI智能Mark识别补偿系统 AI Mark Compensation Sys. | 自动识别Mark点，AI算法补偿定位偏差。 Auto-locates fiducial marks and compensates for positioning deviation. | ||||||
| AI智能防呆系统 AI Error-Proofing Sys.(Poka-Yoke) | 误操作坐标超范围自动识别，系统锁定停机并提示。 Automatically detects out-of-specification coordinates, system lockout with alerts. | ||||||
| AI智能Badmark识别系统 AI Badmark Recognition Sys. | 1秒识别坏板并跳过，节省时间与物料。 Identifies and skips defective panels in 1 second, saving time and material. | ||||||
| AI智能防错料系统 AI Component Verify Sys. | 选配：料站二维码与物料条码识别比对，OK开机，NG报警。 Opt.:Cross-checks reel & component codes; runs on match, alarms on mismatch. | ||||||
| AI智能识别补件系统 AI Auto-Repair Sys. | 自动识别插入不良，自动执行精准补插。 Detects missing/faulty insertions and performs precision re-insertion. | ||||||
| AI实时数据跟踪系统 AI Real-Time Monitoring Sys. | 实时追踪生产数据，全程可视。 Tracks and visualizes production data across the entire process. | ||||||
| MES管理系统 MES Integration Sys. | 选配：实时上传生产数据，平台联动，辅助管理。 Opt.:Real-time data upload for platform synergy and management support. | ||||||
| 远程技术支持 Remote Support Sys. | 工程师在线远程指导，快速排查与解决问题。 Online engineer guidance for rapid troubleshooting and resolution. | ||||||
