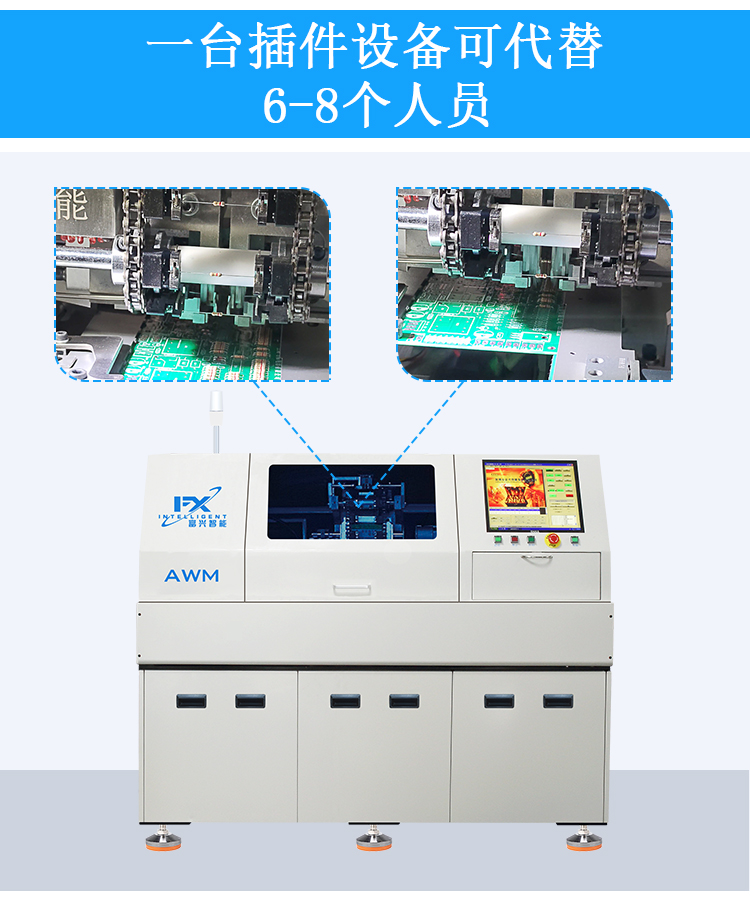

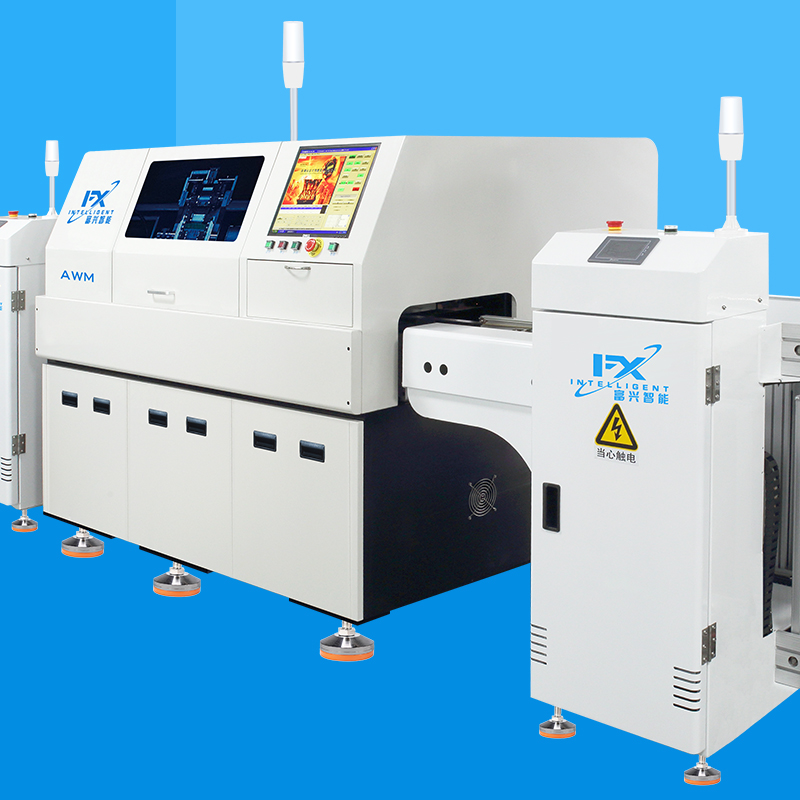

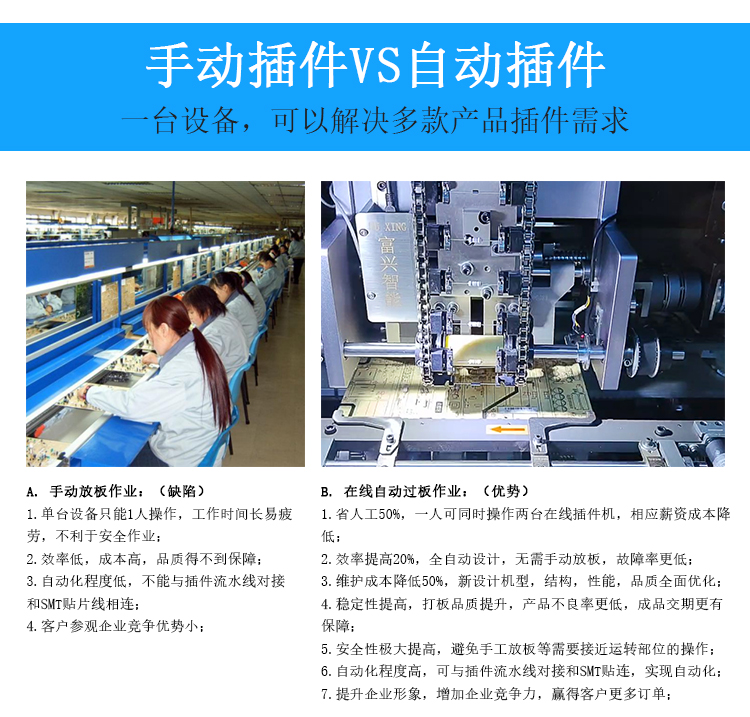

全自动卧式联体插件机 AWM
全自动卧式联体插件机

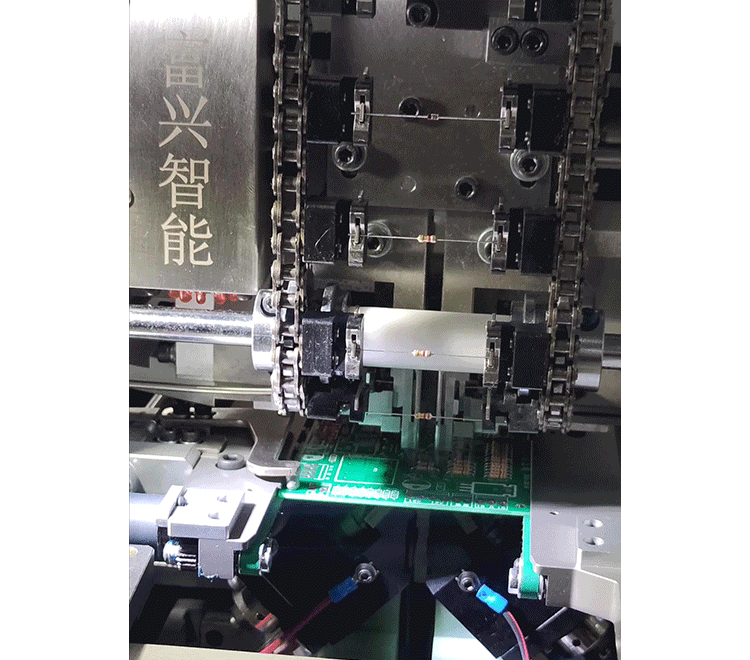

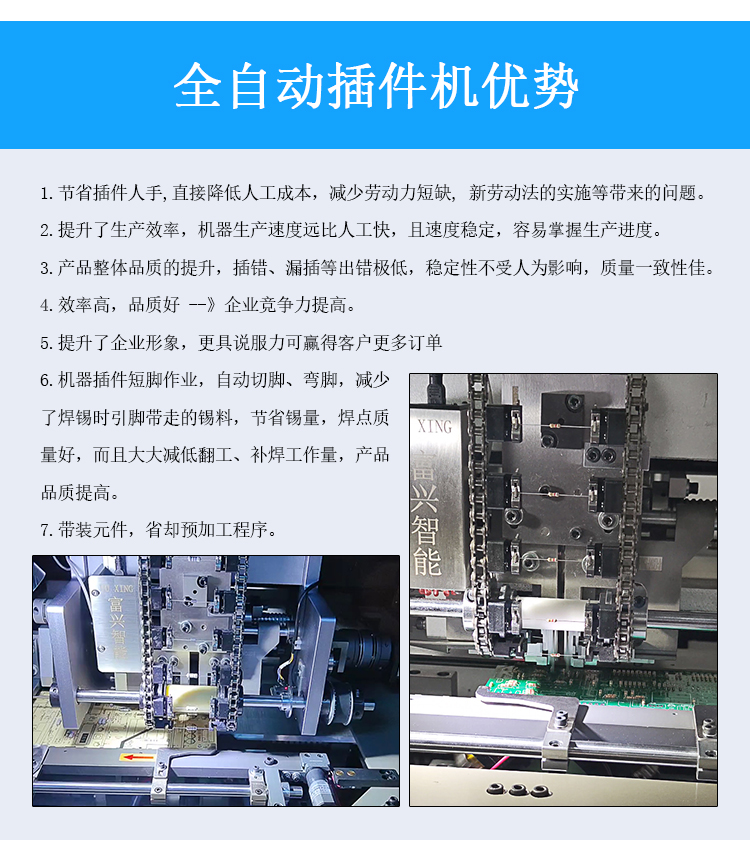

可插元件：标准0.6mm线脚、0.4-0.8mm（可选配）、电容、晶体管、二级管、电阻、熔断丝等编带封装及跳线。

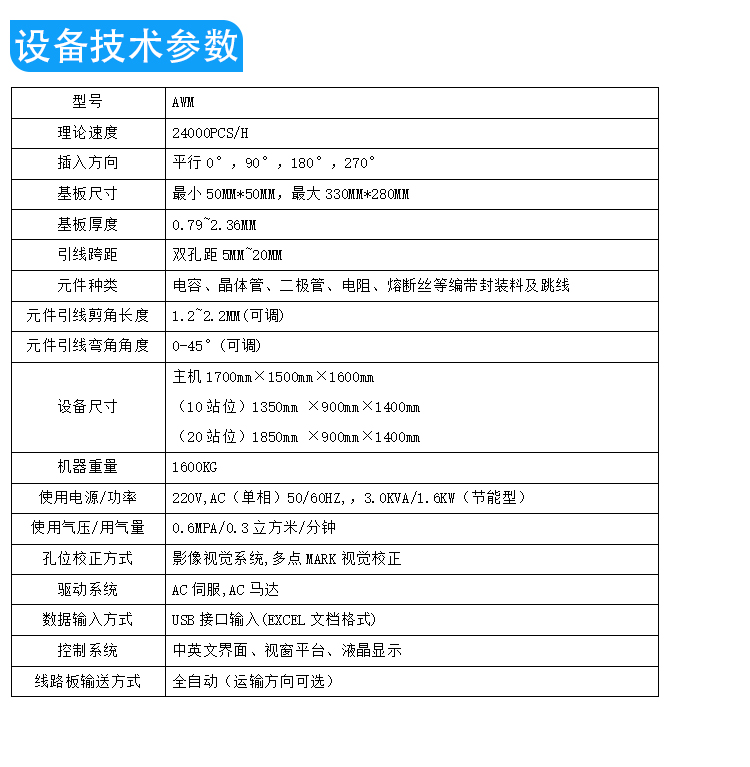

型号 | AWM（高速机） |
理论速度 | 0.16秒/点 0.16sec/pcs |

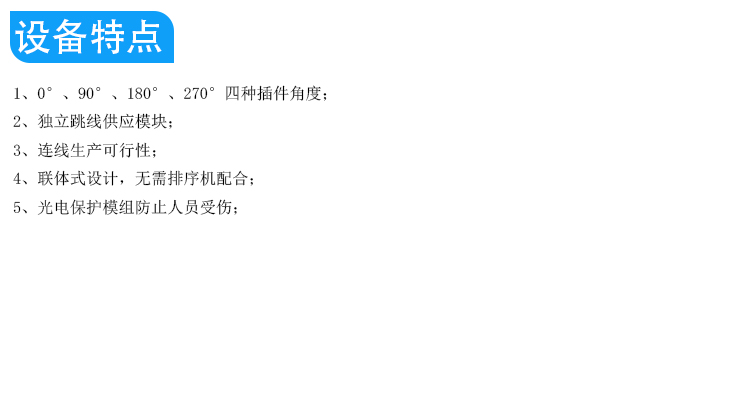

插入方向 | 平行0°，90°，180°，270° Parallel |
元件种类 | 标准0.6mm线脚、0.4~0.8mm(可选配）、电容、晶体管、二极管、电阻、熔断丝等编带封装料及跳线 |

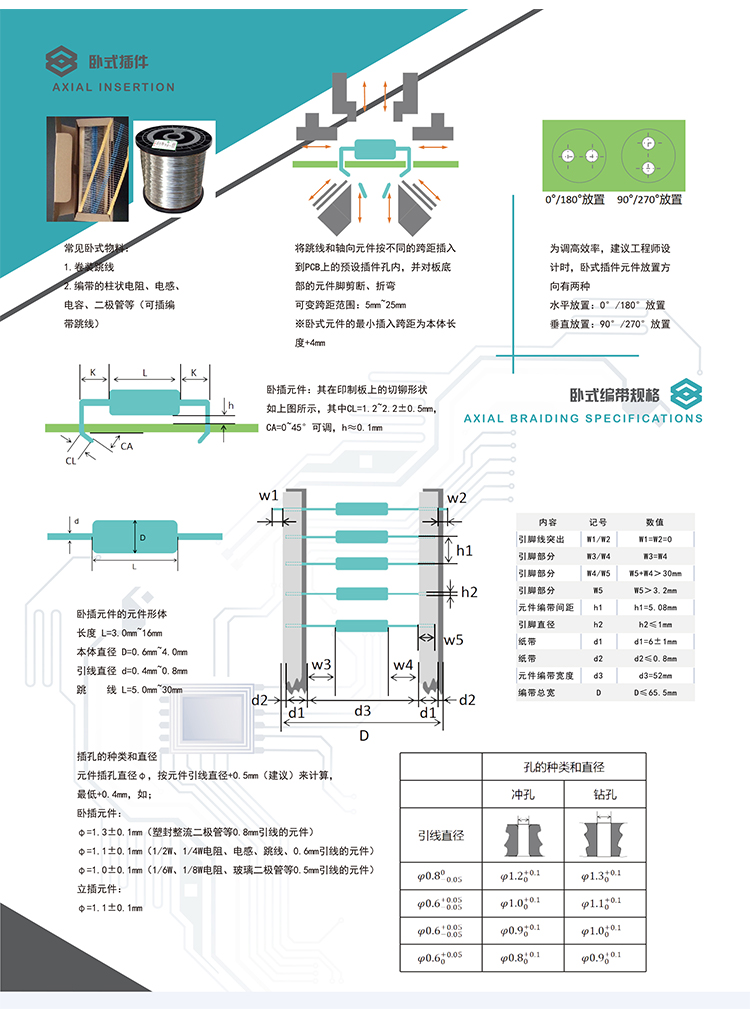

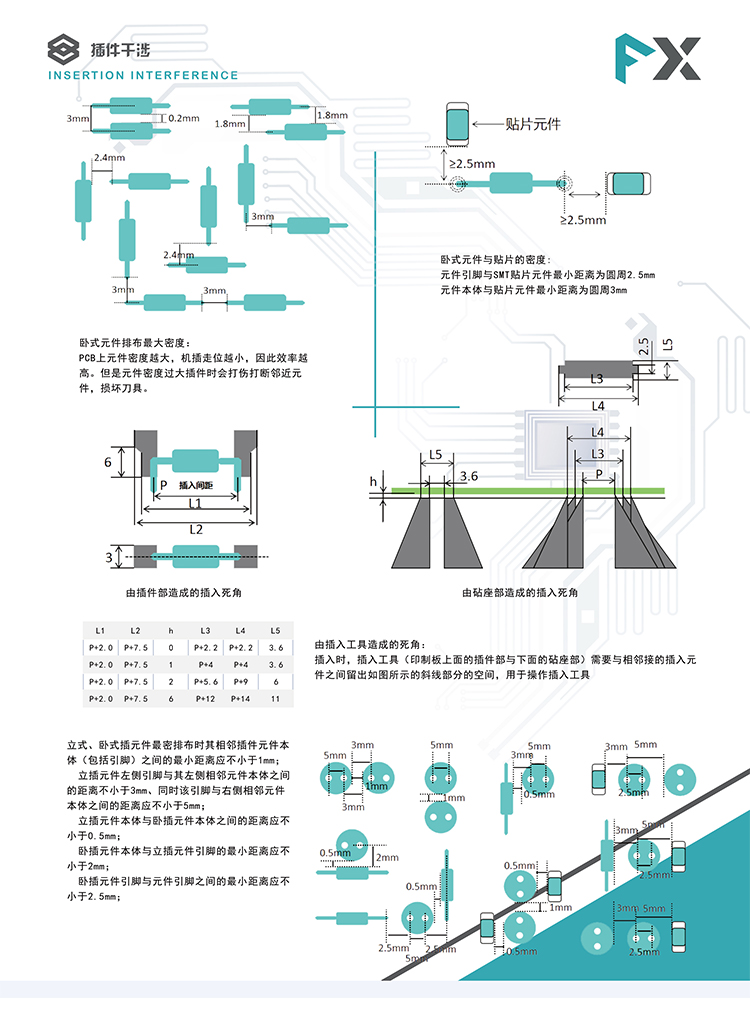

元件规格 | 元件本体长度：3~16mm Component body length ，本体直径：0.6~4mm Body diameter ，引线直径：0.4~0.8mm Lead diameter |
引线跨距 | 双孔距5~20mm Double hole spacing |
元件引线剪角长度 | 1.2~2.2mm(可调) Adjustable |
元件引线弯角角度 | 5-45°(可调) Adjustable |
基板尺寸 | 50*50mm~330*280mm |
基板厚度 | 0.79~2.36mm (标准：1.6mm） 0.79-2.36mm(Standard: 1.6mm) |
线路板输送方式 | 全自动：左→右（标准）或右→左（选配） Fully automatic: left right (standard) or right left (optional) |
基板传送高度 | 900±20mm |
基板传送速度 | 3 sec/pcs |
PCB上下元件可通过高度 | 上12mm/下8mm 12mm above/8mm below |
驱动系统 | AC伺服,AC马达 AC servo, AC motors |
孔位校正方式 | CCD影像视觉系统,多点MARK视觉校正 |
底座驱动方式 | 伺服电机 Servo motor |
供料器方式 | 环球款 Universal |
编程方式 | 离线/在线（快速扫描编程功能） Offline/Online (Quick scan programming function) |
数据输入方式 | USB接口输入(EXCEL文档格式) USB input (EXCEL document-format) |
Badmarks识别 | 具有不良PCB板自动识别功能 Automatic recognition function for defective PCB boards |
控制系统 | Windows操作系统中英文界面、视窗平台、液晶显示 |
MES系统 | 支持MES接口（可选配） Supporting MES interface(optional） |
使用电源/功率 | 220V,AC（单相）50/60HZ ，1.6KW Single phase |
使用气压/用气量 | 0.6MPA/0.3立方米/分钟 0.6 mpa / 0.3 m³/ min |
主机尺寸 | L1806mm×W1456mm×H1806mm |
料站尺寸 | L1386mm×W972mm×H1298mm (10站式分体料站） 10 feeder station |
L1895mm×W972mm×H1298mm (20站式分体料站） 20 feeder station | |
机器重量 | 含10站位约1600KG Approximately 1600kg （with 10 feeders） |
