ai立式插件机对元器件的标准要求

 行业资讯     |      2020-07-23 10:33:36    |      自动插件机工程师


  ai立式插件机插件的元器件主要包括:三级管,led灯,按键开关,电阻电容等立式编带封装料。ai立式插件机对插装元器件的要求如下:


  1。这些部件形状标准,易于定位,适合自动插装。

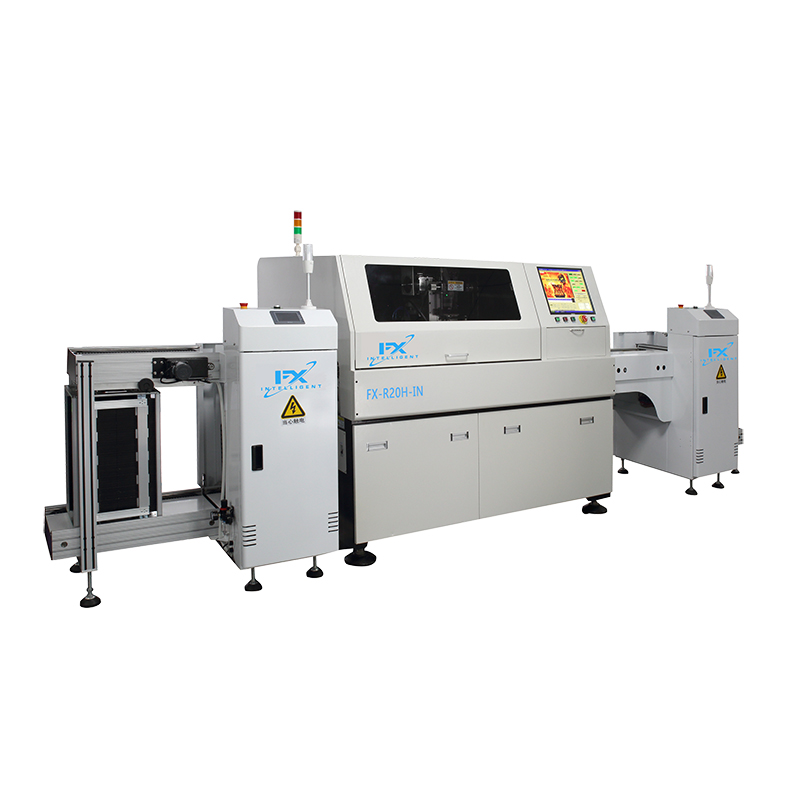

ai立式插件机

  2。部件的尺寸标准,最大高度23mm,最大直径为13mm,引线跨距双间距:2.5/3.5/5.0/7.5/10.0mm。元器件的尺寸精度应与插件工艺和插件组装结构的尺寸精度相匹配。


  3。元器件的电气性能需要满足标准化要求,并具有良好的重复性和稳定性。机械强度应满足插件装配工艺的技术要求和结构的性能要求。


  4。部件中材料的硬性应能承受插件过程中的应力影响,且不易损坏。表层的化学性质可以经受有机溶液的洗涤。


  5。元器件外部引线的位置和材料特性应有利于自动插件过程,外部结构应适合编织和包装,型号或参数应易于识别。
