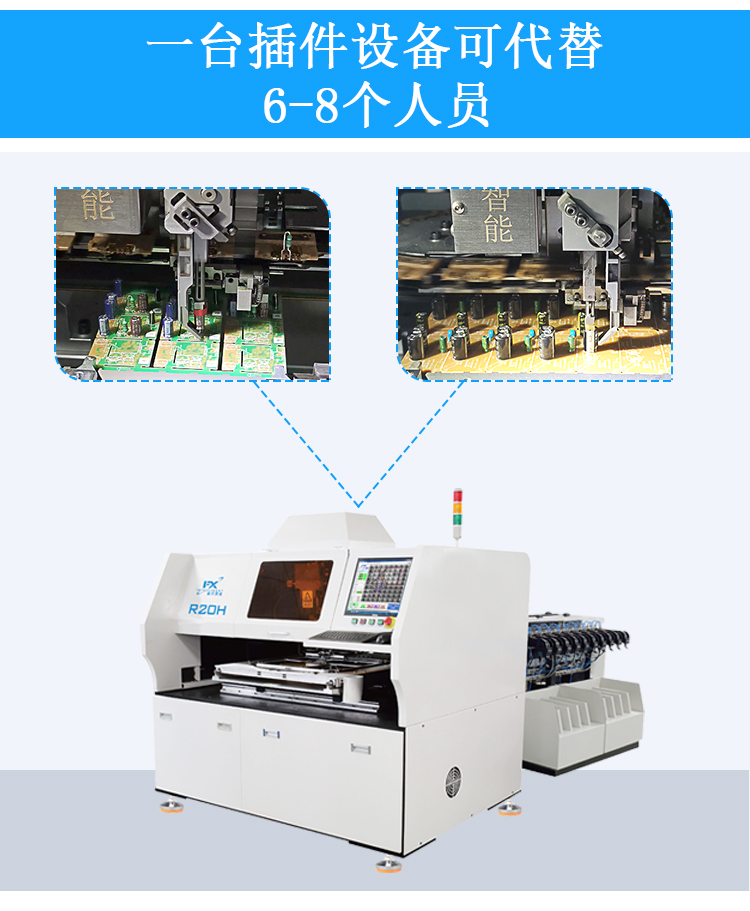

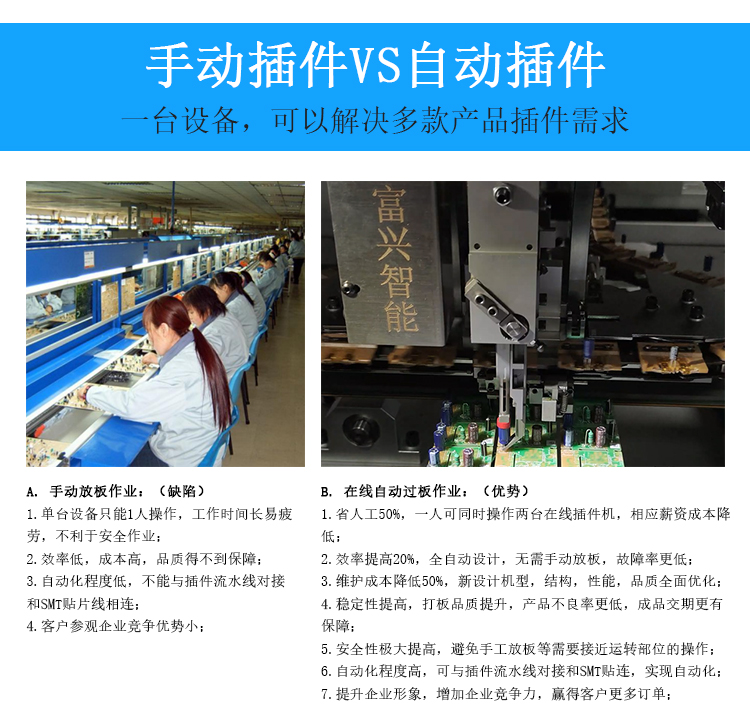

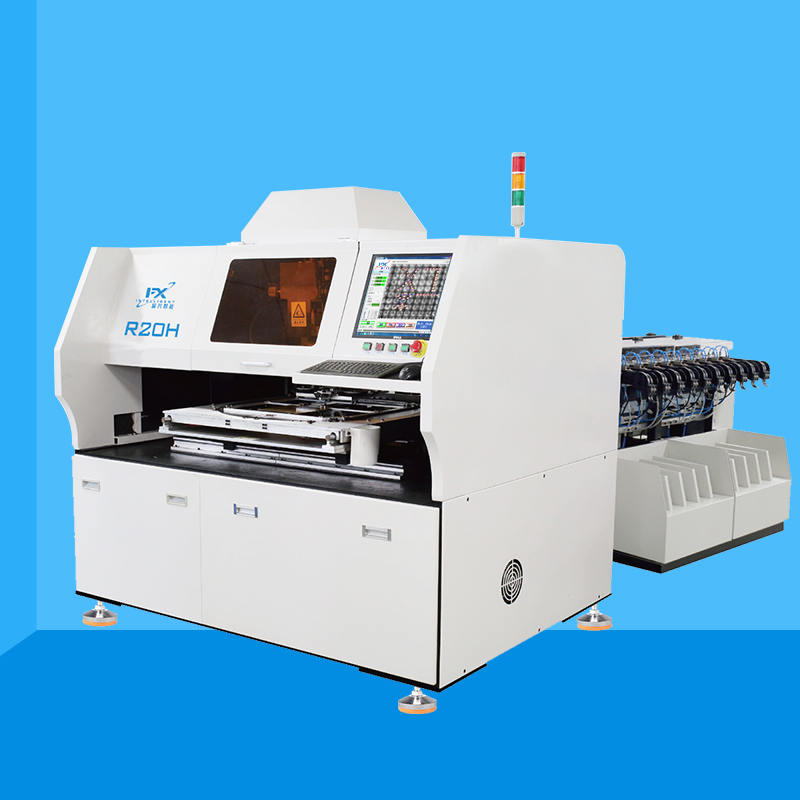

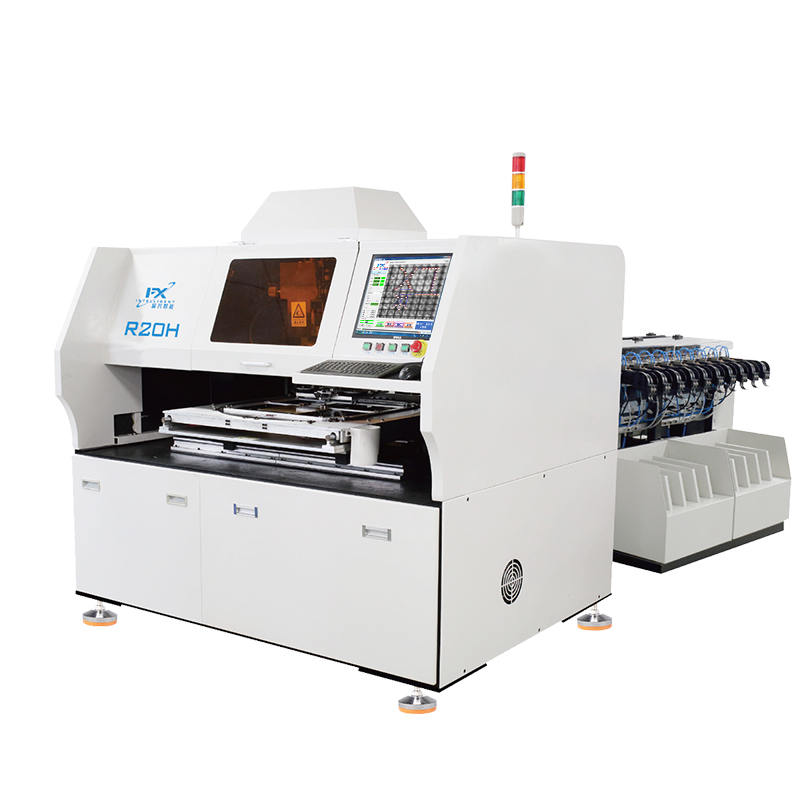

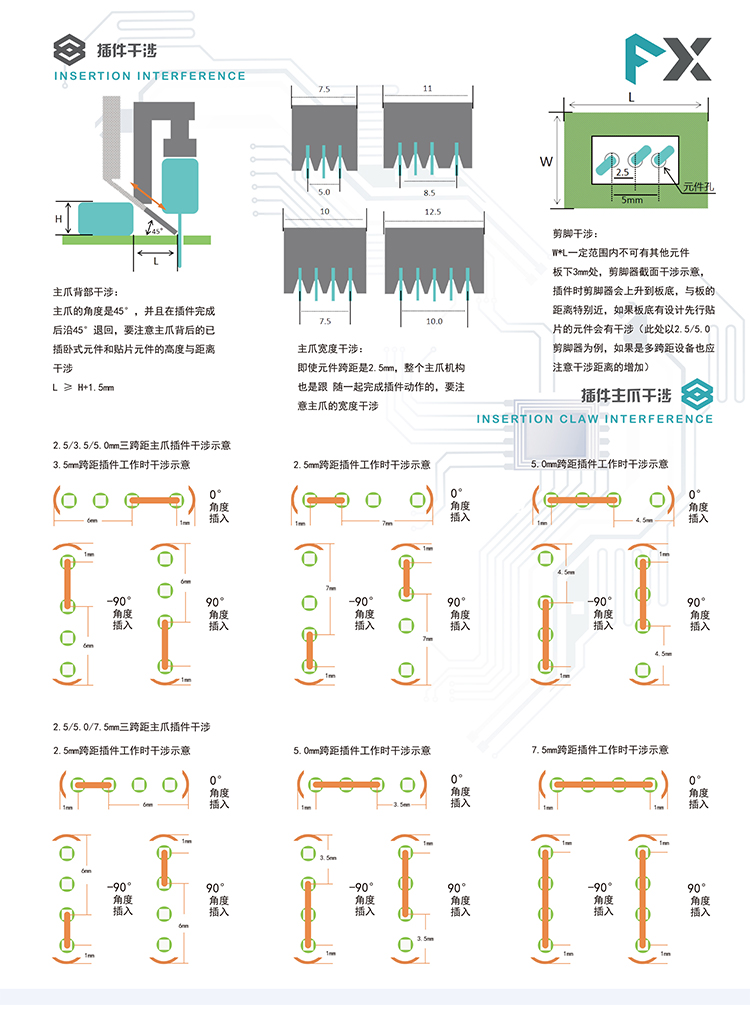

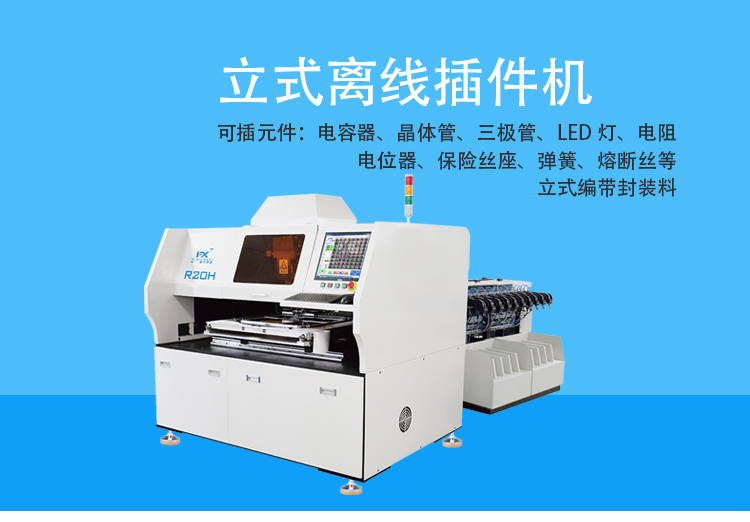

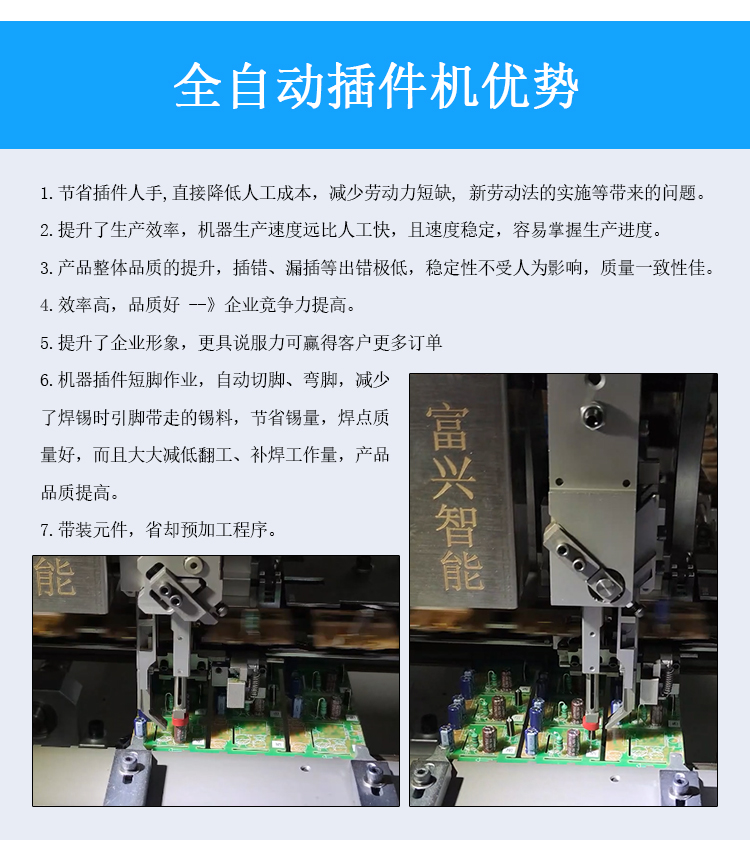

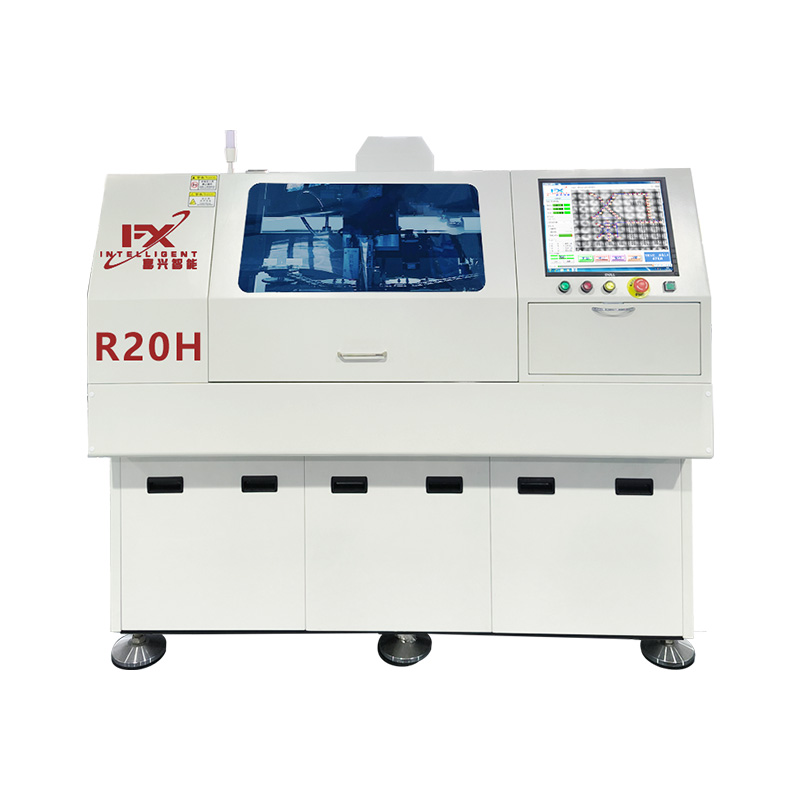

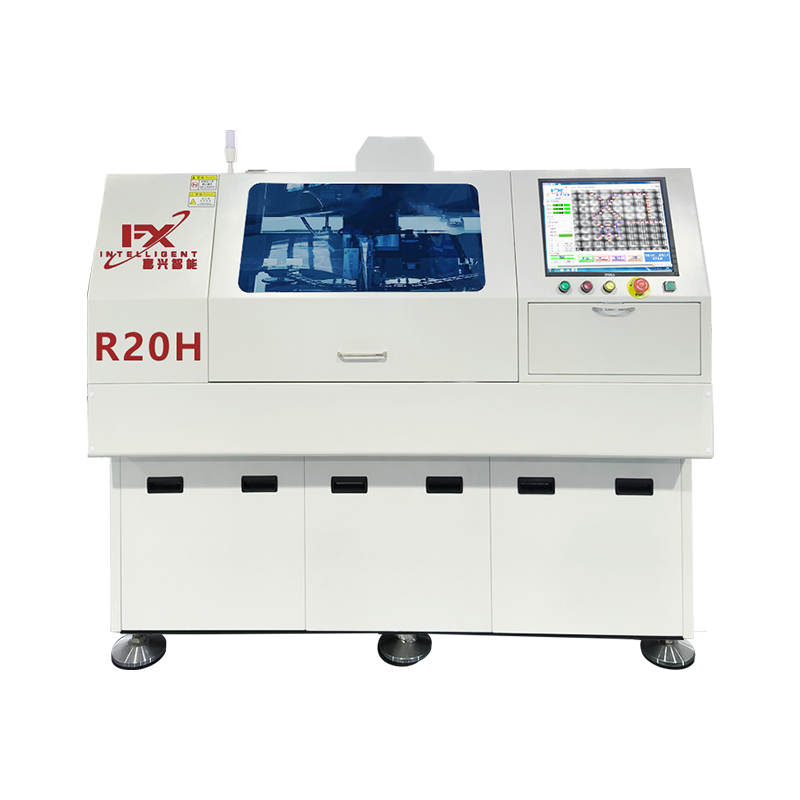

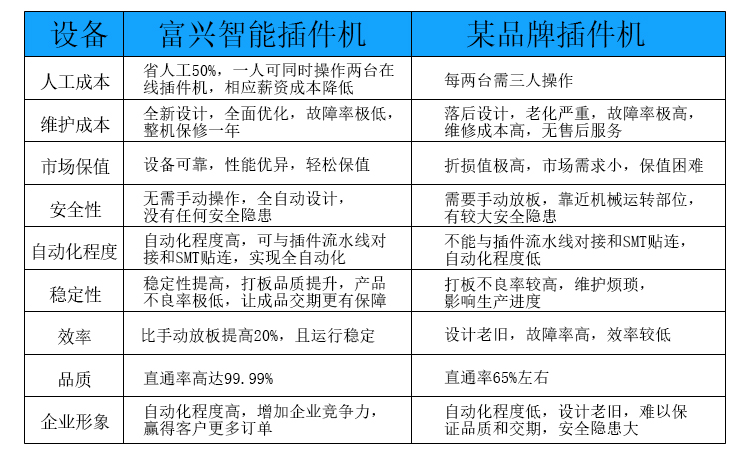

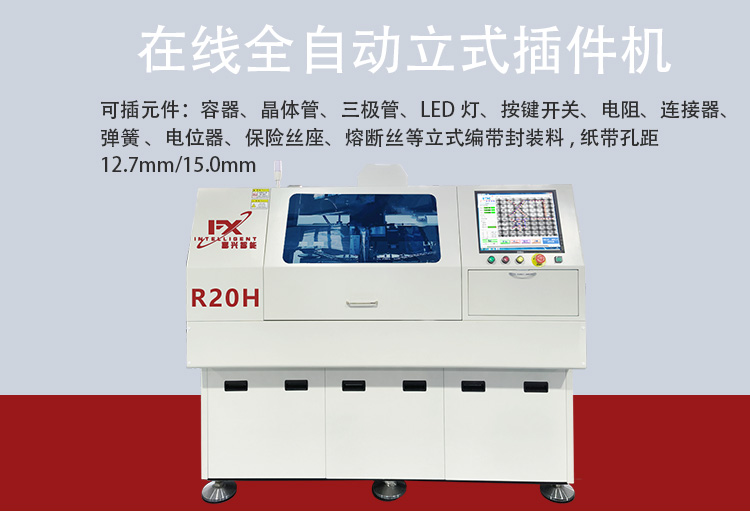

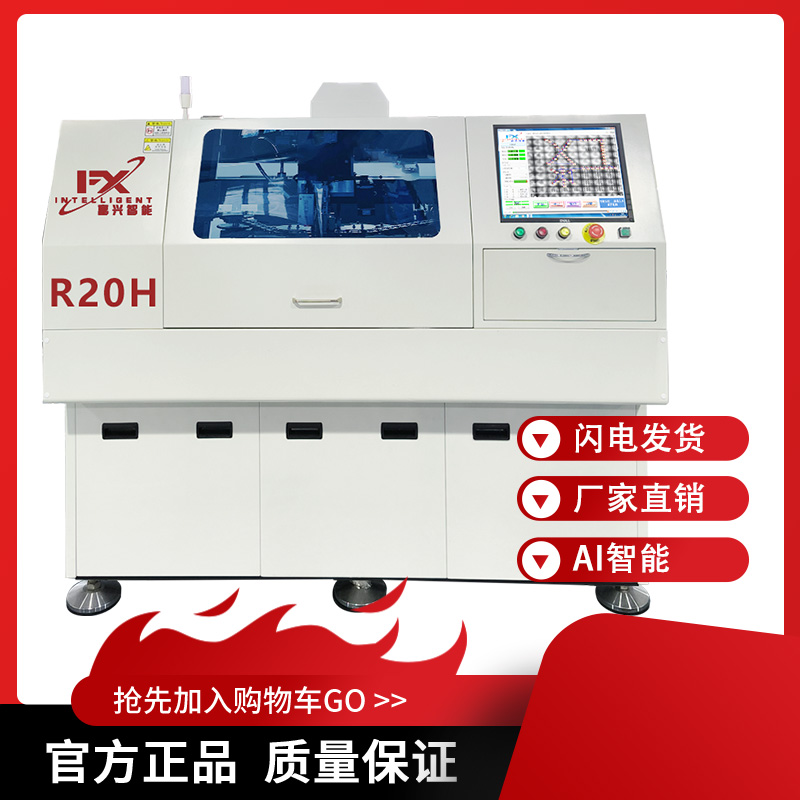

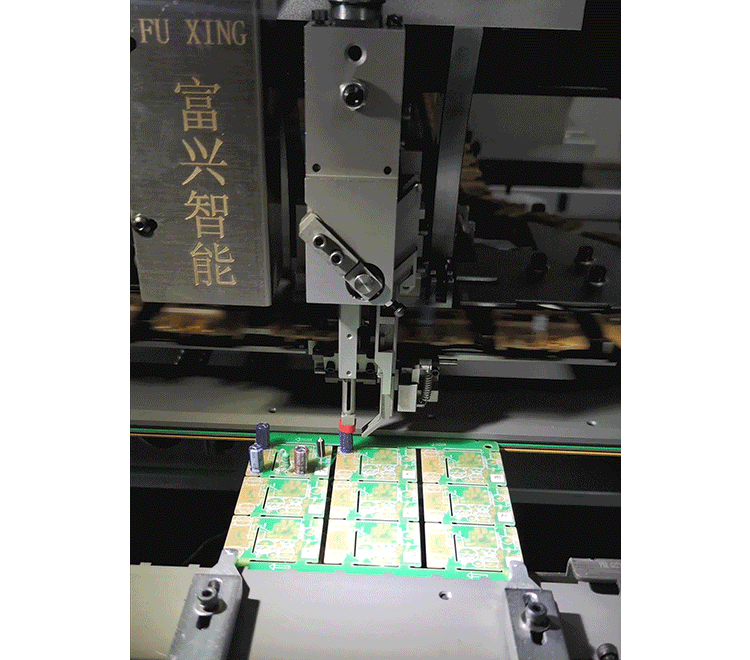

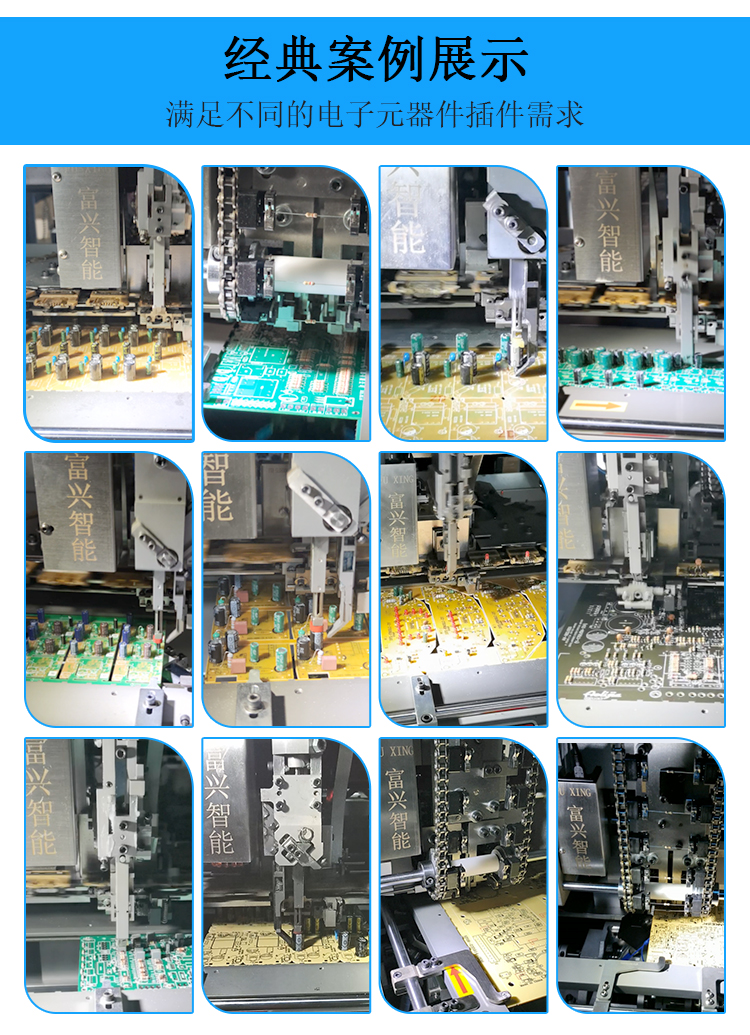

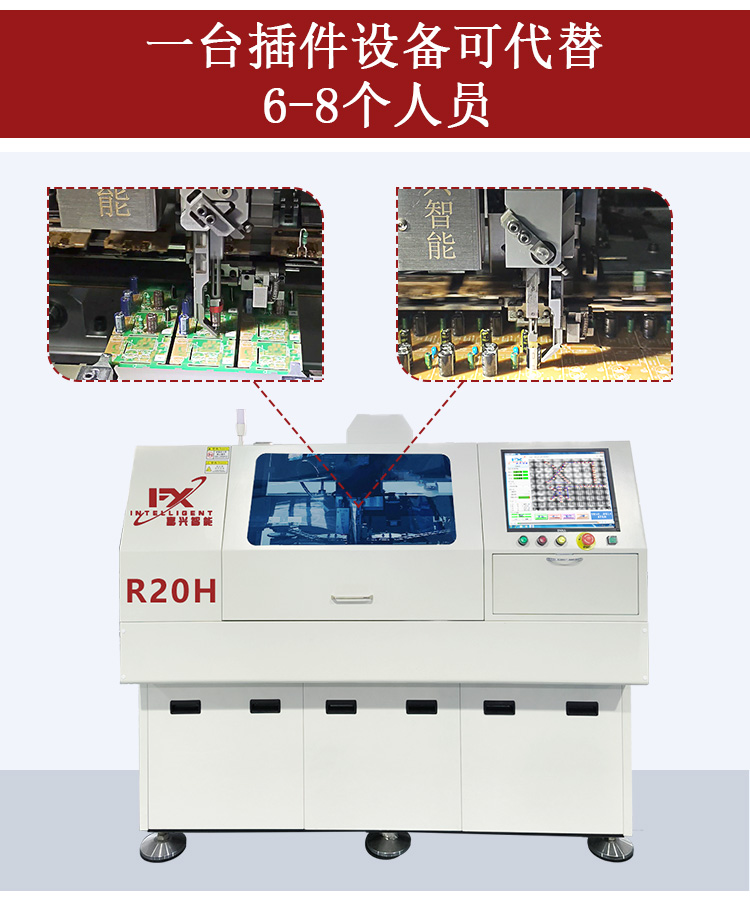

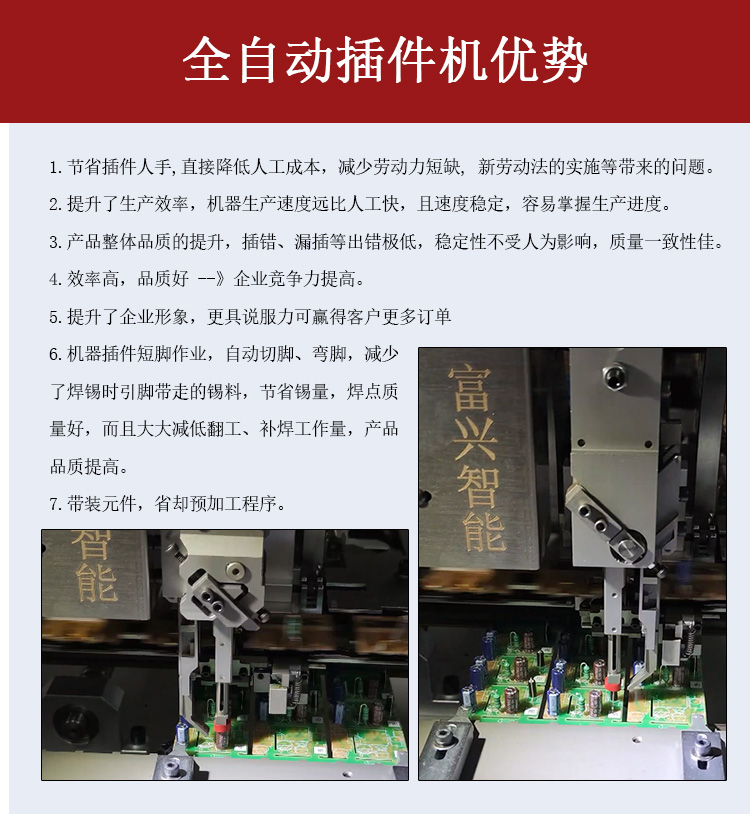

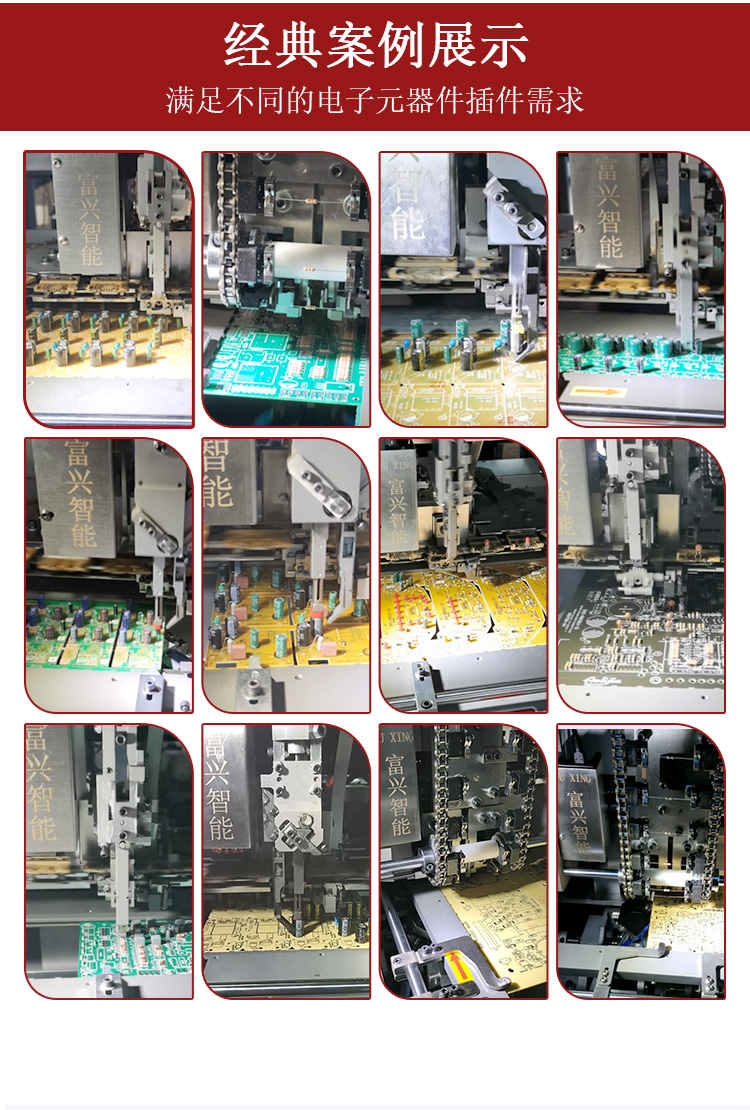

立式离线插件机R20H

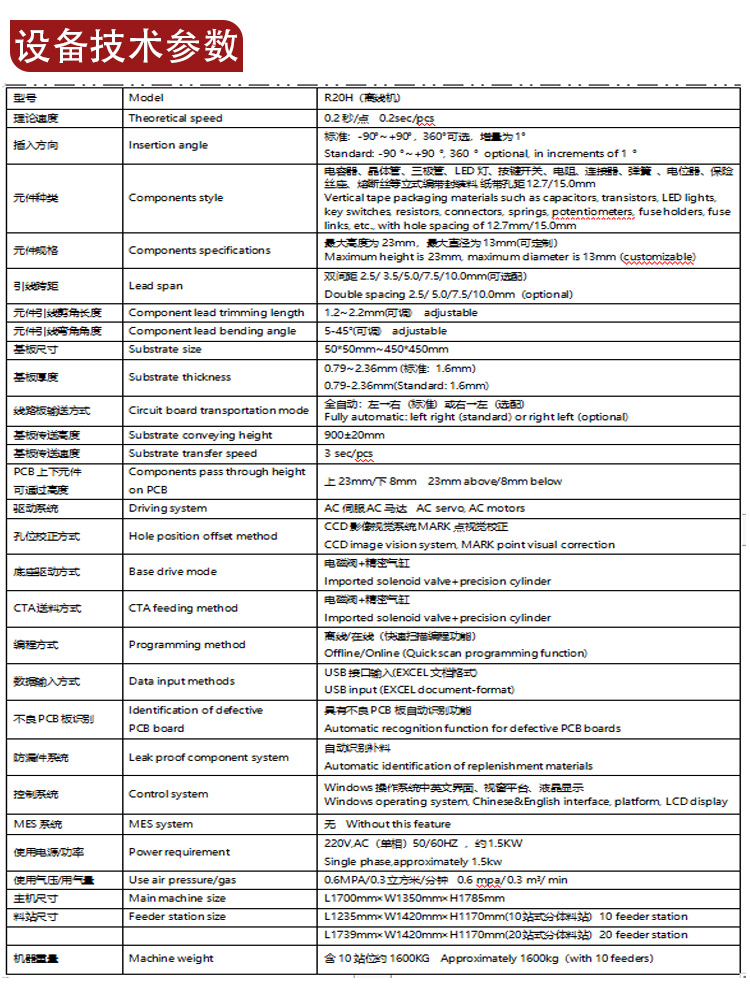

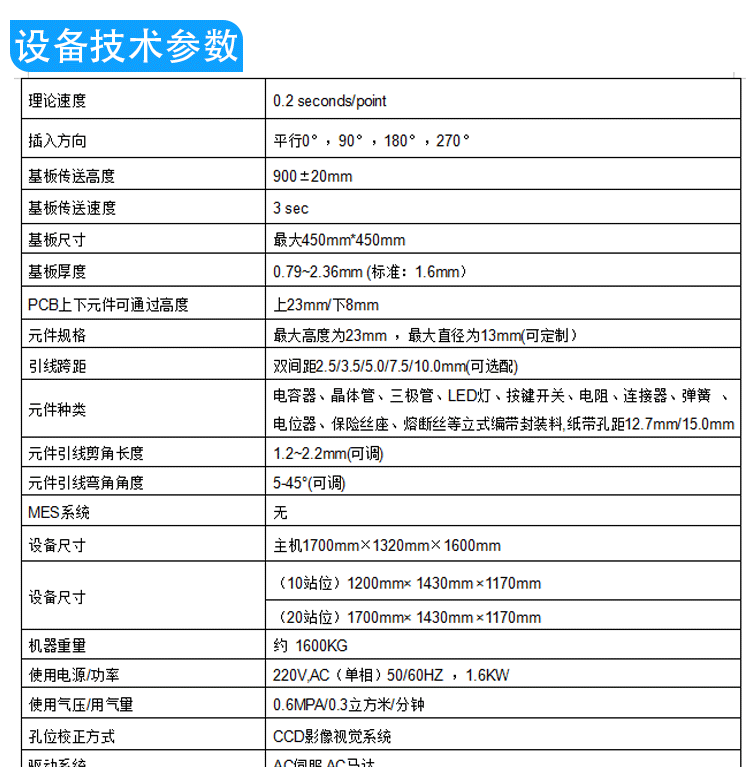

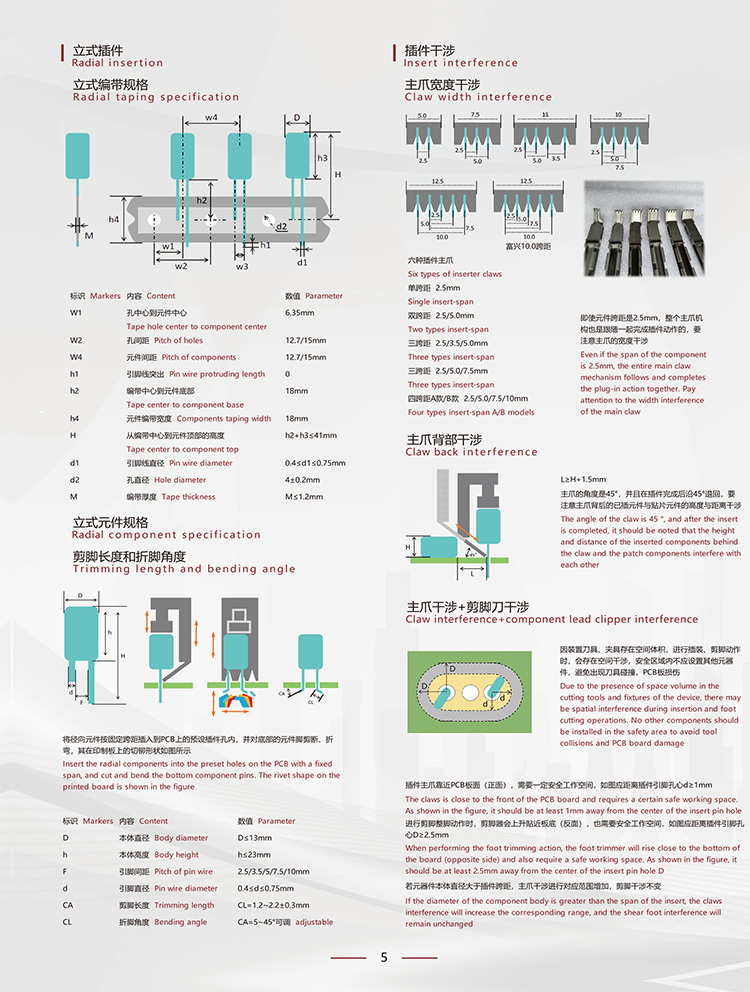

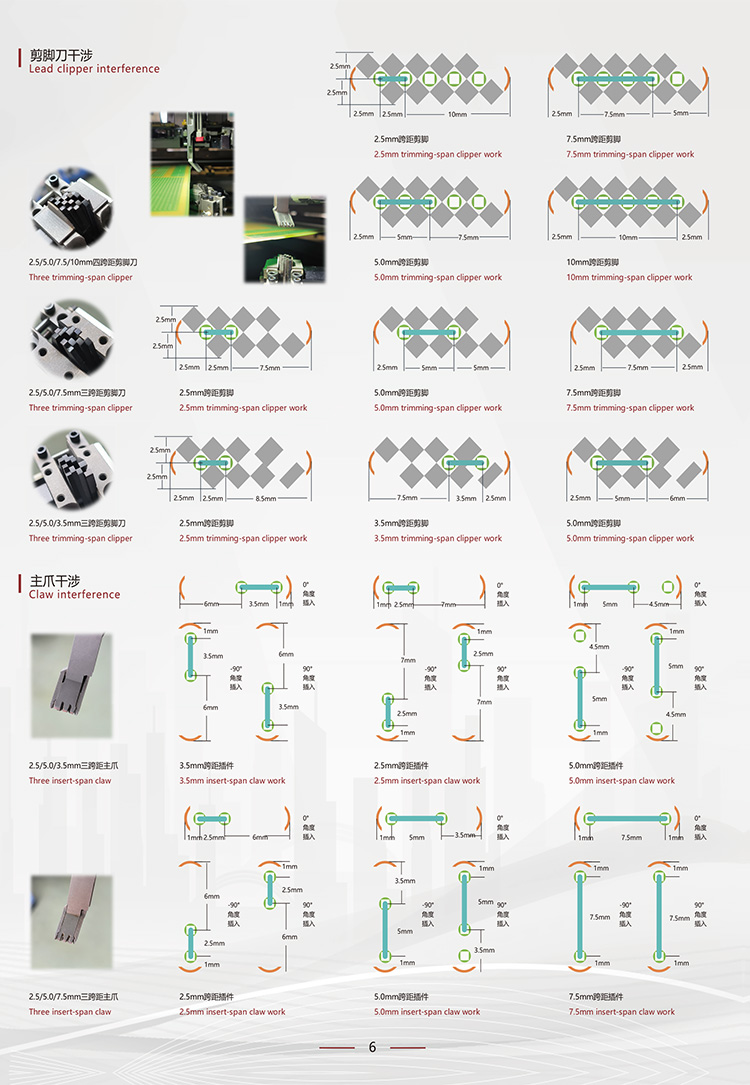

型号 | Model | R20H（离线机） |
理论速度 | Theoretical speed | 0.2秒/点 0.2sec/pcs |
插入方向 | Insertion angle | 标准：-90°~+90°，360°可选，增量为1° Standard: -90 °~+90 °, 360 ° optional, in increments of 1 ° |
元件种类 | Components style | 电容器、晶体管、三极管、LED灯、按键开关、电阻、连接器、弹簧 、电位器、保险丝座、熔断丝等立式编带封装料,纸带孔距12.7/15.0mm Vertical tape packaging materials such as capacitors, transistors, LED lights, key switches, resistors, connectors, springs, potentiometers, fuse holders, fuse links, etc., with hole spacing of 12.7mm/15.0mm |
元件规格 | Components specifications | 最大高度为23mm，最大直径为13mm(可定制） Maximum height is 23mm, maximum diameter is 13mm (customizable) |
引线跨距 | Lead span | 双间距2.5/ 3.5/5.0/7.5/10.0mm(可选配） Double spacing 2.5/ 5.0/7.5/10.0mm（optional） |
元件引线剪角长度 | Component lead trimming length | 1.2~2.2mm(可调) adjustable |
元件引线弯角角度 | Component lead bending angle | 5-45°(可调) adjustable |
基板尺寸 | Substrate size | 50*50mm~450*450mm |
基板厚度 | Substrate thickness | 0.79~2.36mm (标准：1.6mm） 0.79-2.36mm(Standard: 1.6mm) |
线路板输送方式 | Circuit board transportation mode | 全自动：左→右（标准）或右→左（选配） Fully automatic: left right (standard) or right left (optional) |
基板传送高度 | Substrate conveying height | 900±20mm |
基板传送速度 | Substrate transfer speed | 3 sec/pcs |
PCB上下元件 可通过高度 | Components pass through height on PCB | 上23mm/下8mm 23mm above/8mm below |
驱动系统 | Driving system | AC伺服,AC马达 AC servo, AC motors |
孔位校正方式 | Hole position offset method | CCD影像视觉系统,MARK点视觉校正 CCD image vision system, MARK point visual correction |
底座驱动方式 | Base drive mode | 电磁阀+精密气缸 Imported solenoid valve+precision cylinder |
CTA送料方式 | CTA feeding method | 电磁阀+精密气缸 Imported solenoid valve+precision cylinder |
编程方式 | Programming method | 离线/在线（快速扫描编程功能） Offline/Online (Quick scan programming function) |
数据输入方式 | Data input methods | USB接口输入(EXCEL文档格式) USB input (EXCEL document-format) |
不良PCB板识别 | Identification of defective | 具有不良PCB板自动识别功能 Automatic recognition function for defective PCB boards |
防漏件系统 | Leak proof component system | 自动识别补料 Automatic identification of replenishment materials |
控制系统 | Control system | Windows操作系统中英文界面、视窗平台、液晶显示 Windows operating system, Chinese&English interface, platform, LCD display |
MES系统 | MES system | 无 Without this feature |
使用电源/功率 | Power requirement | 220V,AC（单相）50/60HZ ，约1.5KW |
使用气压/用气量 | Use air pressure/gas | 0.6MPA/0.3立方米/分钟 0.6 mpa/ 0.3 m³/ min |
主机尺寸 | Main machine size | L1700mm×W1350mm×H1785mm |
料站尺寸 | Feeder station size | L1235mm×W1420mm×H1170mm(10站式分体料站）10 feeder station |
L1739mm×W1420mm×H1170mm(20站式分体料站）20 feeder station | ||
机器重量 | Machine weight | 含10站位约1600KG Approximately 1600kg（with 10 feeders） |
