在PCB设计中，卧式插件元件与贴片元件的相互排布需要考虑干涉问题。以下是详细要求：

1. 元件引脚与贴片元件的最小距离

• 要求：圆周 2.5mm
• 说明：在插装时，插件元件的引脚与相邻贴片元件之间需要保持至少2.5mm的距离，防止插装过程中造成碰撞或损伤。

2. 元件本体与贴片元件的最小距离

• 要求：圆周 3mm
• 说明：插件元件本体与贴片元件本体间需预留3mm空间，确保插装和波峰焊工艺中不发生干涉。

3. 插入工具的干涉要求

• 插件工具（包括插件部和砧座部）在插装时，需要一定的操作空间，避免与相邻元件发生碰撞。
• 插入死角由插件部和砧座部形成，其空间要求直接影响元件排布。

4. 卧式元件与立式元件的间距

• 卧插元件本体与立插元件引脚的最小距离：2mm
• 卧插元件引脚与元件引脚的最小距离：2.5mm

5. 插件元件的排布密度

• 立式、卧式元件最密排布时的间距：
• 相邻插件元件本体（包括引脚）之间的最小距离：1mm
• 立插元件左侧引脚与左侧相邻元件本体的最小距离：3mm
• 立插元件右侧引脚与右侧相邻元件本体的最小距离：5mm
• 立插元件本体与卧插元件本体的最小距离：0.5mm

6. 元件密度与效率的关系

• PCB上元件密度越高，插件机的走位越短，效率越高。
• 但密度过大可能导致：
• 插件工具损坏。
• 插装时打伤、损坏邻近元件。

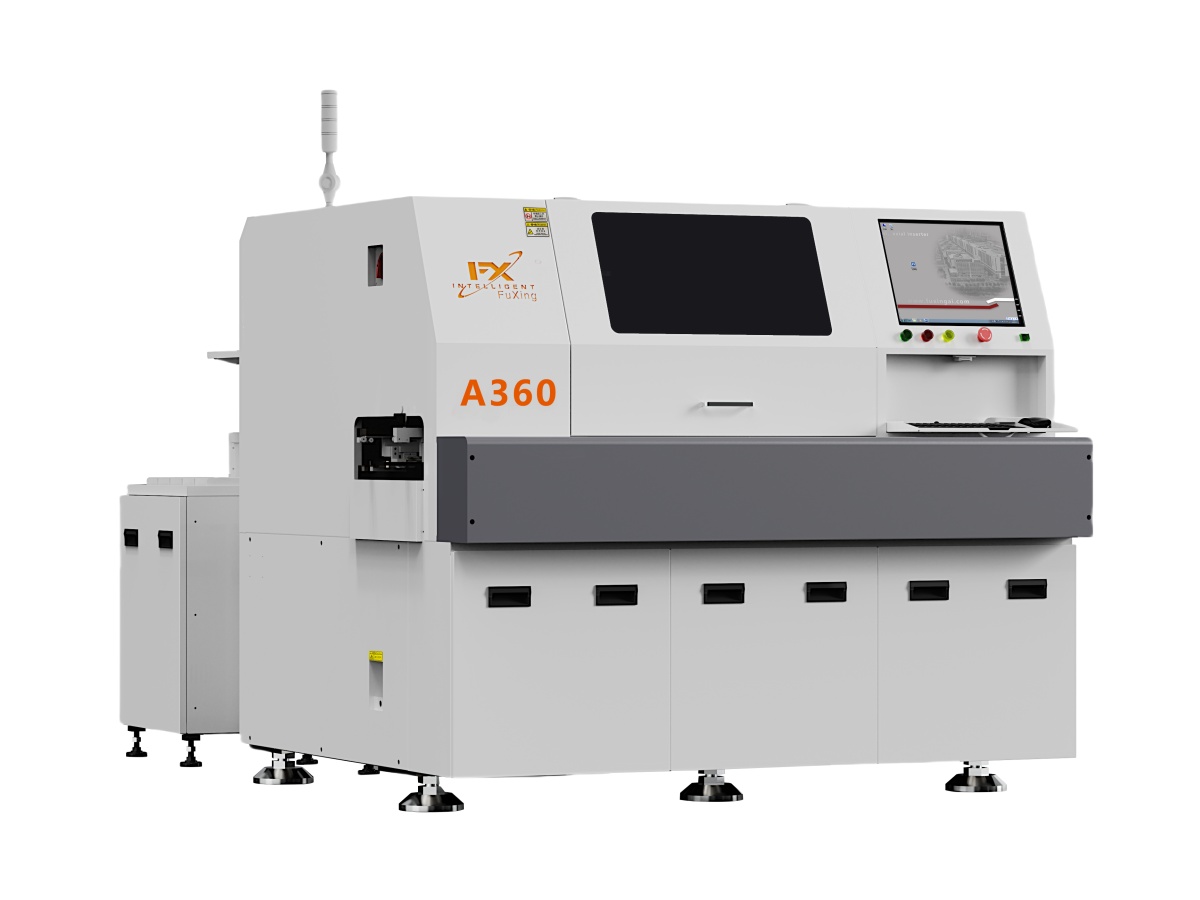

在实际应用中，富兴智能卧式插件机等设备对元件间距要求严格，合理的间距设计不仅提高了自动插件的稳定性，还减少了元器件损坏和刀具损耗的问题。尤其是在高密度设计中，预留的安全距离对于设备运行效率和产品质量至关重要。

相关问答

1. 为什么插件元件需要预留间距？
预留间距可避免插件工具、元件引脚与相邻贴片元件碰撞，提高生产稳定性和成品率。

2. 插件元件密度过高会出现哪些问题？
可能损坏插件工具、元件或PCB板，影响整体生产效率和质量。

3. 富兴智能插件机如何满足高密度设计要求？
其设备精准控制走位，支持高密度插装，同时具备防碰撞和误差补偿功能。
