smt生产线流程介绍图片及各种设备

 公司动态     |      2020-03-25 11:36:08    |      自动插件机工程师

  smt自动生产线需要有上下板机自动插件机,连接台,波峰焊,AOI检测设备等。


  1.上下板机

上下板机

  上下板机适用于一切规格范围尺寸内平面板材的输送,储存与边收边送。


  2.自动插件机

自动插件机

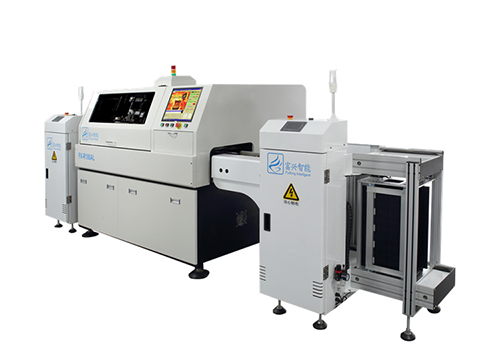

  自动插件机是将标准元器件精准插装在印刷电路板的固定位置上。插件生产线的安装功能和生产能力主要取决于自动插件机的功能和速度。往往是立式插件机卧式插件机配套使用。


  自动插件机是smt生产线上技术含量较高且昂贵的设备。全自动插件机是一种集高精度、高度自动化、高度智能化的设备。在smt生产线上,自动插件机的配置应根据所生产产品的类型和产量来确定。


  3.波峰焊

波峰焊

  波峰焊是一种利用循环熔融焊料的波峰与装有元器件的电路板焊接面接触,在以一定速度相对运动时实现成组焊接的焊接设备。主要用于传统通孔插件印刷电路板的组装过程。与手工焊接相比,波峰焊具有生产效率高、焊接质量好、可靠性高的优点。


  4.AOI检测设备

AOI检测设备

  AOI检测设备的功能是测试安装好的印刷电路板的组装质量和焊接质量。所用设备包括放大镜、显微镜、自动光学检测器(AOI)、在线测试仪(ICT)、x光检测系统、功能测试仪等。根据测试要求,安装位置在生产线相应工位的后面。


  5.清洁设备

清洁设备

  清洁设备的功能是清除影响电气性能的物质或对人体有害的焊接残留物,如焊剂等。安装在印刷电路板上。如果不使用清洁焊料,通常不需要清洁。用于清洗的设备是超声波清洗机和专用清洗液。它的安装位置不固定,可能在线,也可能不在线。
